Desmistificando a tecnologia LCD: dos princípios de funcionamento às práticas de aplicação

  Em dispositivos eletrônicos modernos, a tela de cristal líquido (LCD) serve como componente central da interação humano-computador e seu desempenho impacta diretamente a experiência do usuário. Compreender os princípios de funcionamento e as características dos LCDs é crucial para selecionar o módulo LCD correto.

Princípios do display LCD: o controle preciso da luz e da eletricidade

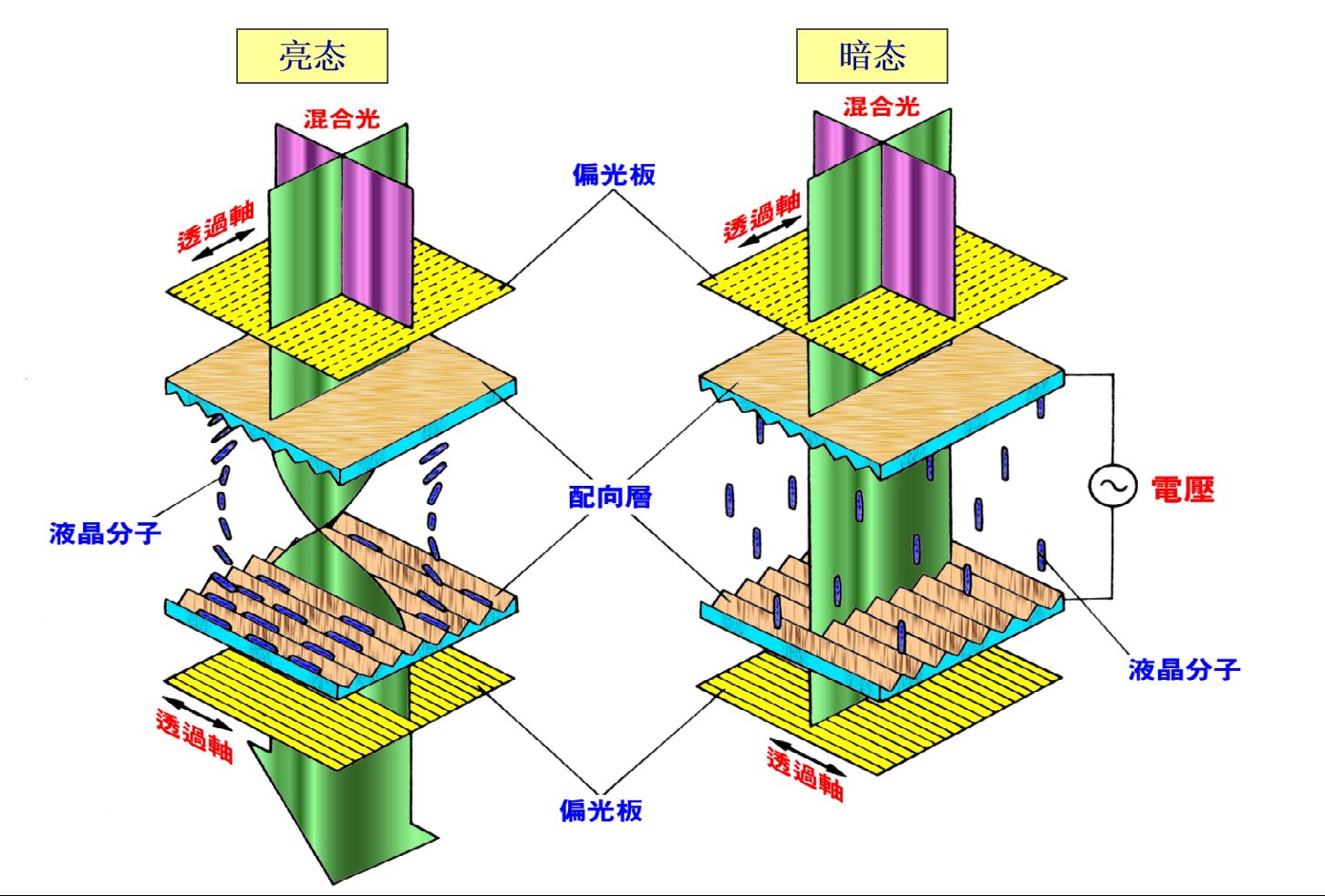

  A essência do LCD reside em controlar com precisão se a luz passa através de um campo elétrico. Sua estrutura central inclui polarizadores, camadas de alinhamento e moléculas de cristal líquido.

  No estado brilhante (estado sem exibição), as moléculas de cristal líquido mantêm um arranjo torcido regular de 90 graus. A luz incidente torna-se polarizada após passar pelo eixo de transmissão do polarizador frontal. À medida que esta luz polarizada passa através da camada de cristal líquido, sua direção de polarização gira 90 graus junto com a estrutura de torção molecular, alinhando-se com o eixo óptico do polarizador traseiro e transmitindo para formar o estado brilhante.

  No estado escuro (estado de exibição), as moléculas de cristal líquido em áreas onde um campo elétrico é aplicado mudam seu alinhamento e perdem a capacidade de rotação da luz. A luz polarizada emitida pelo polarizador frontal não pode mudar de direção e é bloqueada porque sua direção de polarização é perpendicular à do polarizador traseiro, fazendo com que essas áreas pareçam pretas.

  Este mecanismo de resposta fotoelétrica do tipo TN de exibição positiva permite a exibição de gráficos complexos controlando com precisão a tensão de cada pixel.

Chave de aplicação: Práticas de engenharia para garantir uma exibição estável

Em aplicações práticas, vários fatores importantes afetam diretamente o desempenho e a vida útil da tela LCD:

O projeto preciso da frequência de condução é particularmente crítico. As telas LCD modernas usam principalmente condução dinâmica multiplex. A frequência da tensão CA aplicada aos eletrodos LCD precisa ser estritamente controlada na faixa de 32-100 Hz. Frequência excessivamente alta impede que o capacitor de cristal líquido carregue e descarregue até a saturação, aumentando o consumo de energia de acionamento; frequência excessivamente baixa causa oscilação perceptível na tela. O excelente design do módulo LCD deve otimizar esse parâmetro com base na área de exibição e na aplicação específica.

A proteção eletrostática é igualmente importante. No estado não operacional, o IC de acionamento deve manter um caminho de descarga para evitar que o acúmulo eletrostático de longo prazo afete a vida útil do dispositivo. Simultaneamente, deve-se garantir que o circuito de acionamento elimine completamente qualquer componente DC, pois qualquer resíduo DC reduzirá significativamente a vida útil da tela LCD.

Em relação à adaptabilidade ambiental, embora os fabricantes adicionem estabilizadores aos materiais, ainda é recomendado evitar a exposição prolongada à luz solar direta para prolongar a vida útil do dispositivo de exibição.

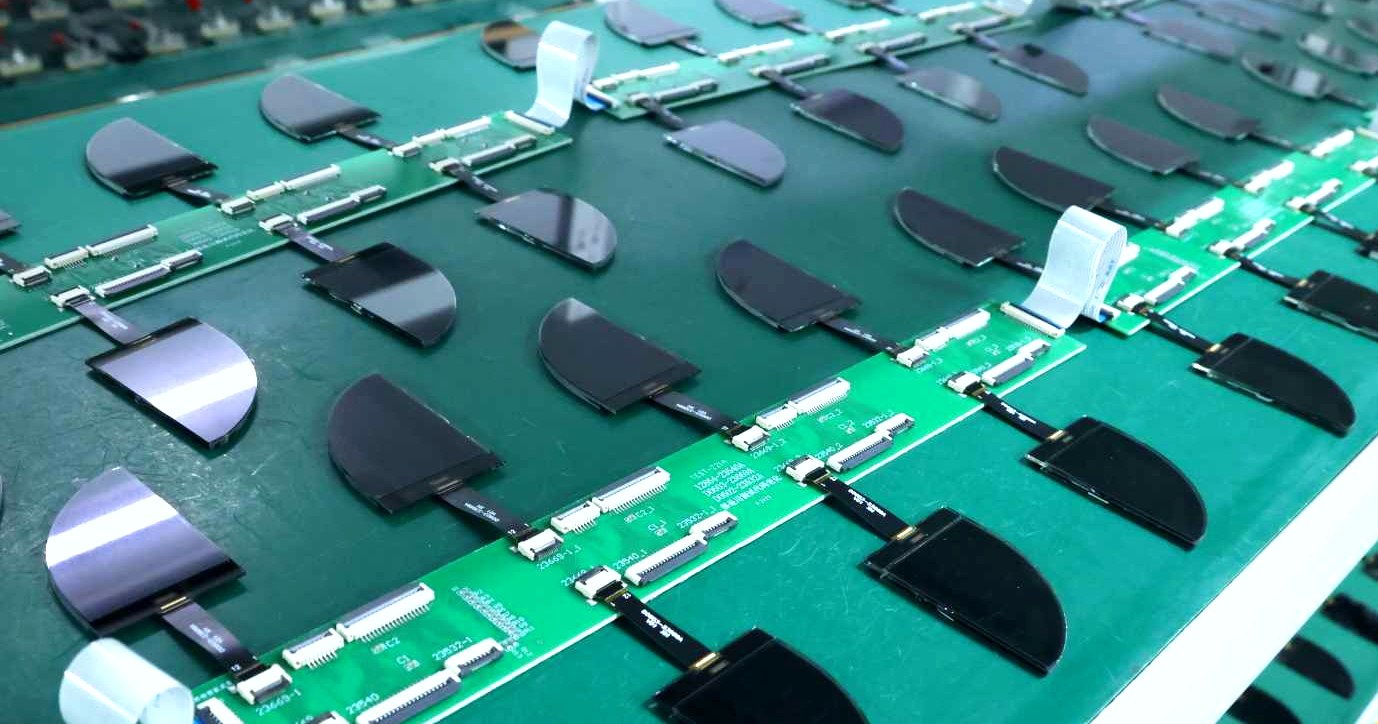

O valor da fabricação profissional

  Como componente central da tecnologia de exibição, o desempenho de uma tela LCD depende das capacidades técnicas e de engenharia do fabricante. Os fabricantes profissionais de telas LCD podem fornecer aos clientes serviços profundos e personalizados de telas LCD, desde a otimização de parâmetros até ajustes de adaptabilidade ambiental, garantindo que cada módulo LCD tenha um desempenho ideal em aplicações específicas.
