A arte da exibição de precisão: decodificando os principais parâmetros técnicos das telas LCD

Na era atual de rápido desenvolvimento de dispositivos inteligentes, a tela LCD serve como interface central para a interação humano-computador e seu desempenho determina diretamente a qualidade da experiência do usuário. Seja em produtos eletrônicos de consumo ou em controle industrial, as exigências de desempenho dos monitores são cada vez mais rigorosas. Como fabricantes profissionais de monitores LCD, entendemos profundamente que uma compreensão completa da tecnologia LCD é a base para fazer escolhas e designs corretos. Este artigo analisará sistematicamente os principais indicadores técnicos que determinam a qualidade de um módulo LCD.

1. Característica de resposta eletro-óptica: a base física do controle de exibição

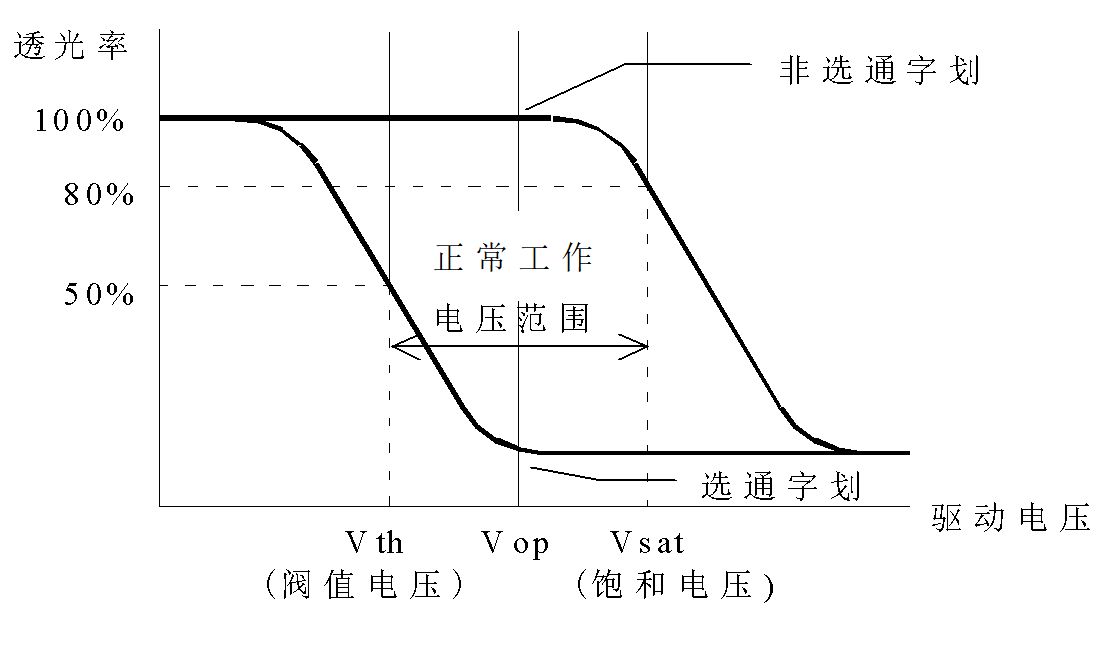

A característica de resposta eletro-óptica é o núcleo físico da tecnologia de display de cristal líquido. Descreve com precisão a relação funcional entre a transmitância de uma tela LCD e a tensão de acionamento aplicada. Esta curva característica não linear é a base para atingir os níveis de escala de cinza e a exibição da imagem. Uma resposta eletro-óptica bem otimizada significa menor tensão de acionamento, maior taxa de contraste e reprodução de cores mais precisa – é o ponto de partida para todos os designs de tela de última geração.

Desempenho em temperatura ambiente: A 25°C, o tempo de resposta dos produtos TN/HTN está normalmente na faixa de 150-300 milissegundos, enquanto os produtos STN, devido aos seus maiores ângulos de torção molecular, são ligeiramente mais lentos, em torno de 200-350 milissegundos. Isso é suficiente para a maioria das necessidades de exibição estática ou de atualização lenta.

A taxa de contraste, definida como a proporção de luminância entre o estado LIGADO (ativo) e o estado DESLIGADO (inativo), é o parâmetro principal para avaliar a nitidez e a profundidade da imagem. Normalmente, quando a relação de contraste excede 5:1, o olho humano percebe uma imagem nítida. Contudo, a taxa de contraste de um LCD é uma variável dinâmica; depende muito do ângulo de visão e da luz ambiente, o que leva à próxima métrica principal: características do ângulo de visão.

3. Faixa de ângulo de visão: a sinergia precisa de alinhamento molecular e óptica

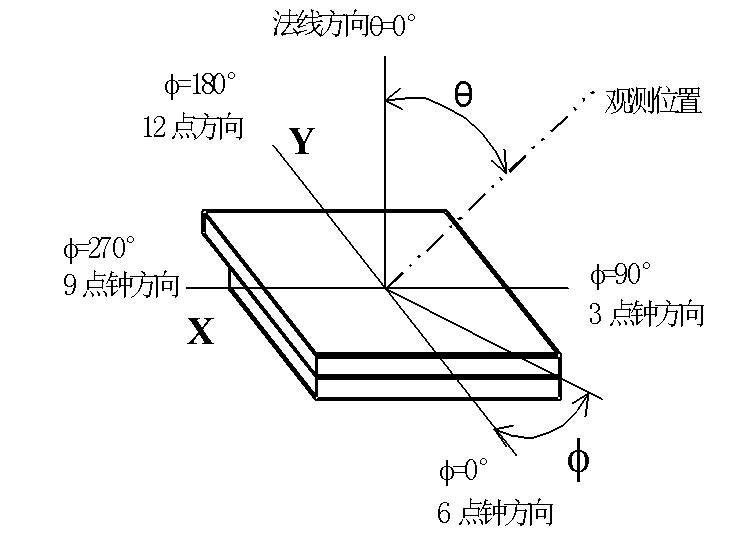

A faixa do ângulo de visão é um indicador abrangente que avalia a capacidade de um módulo LCD de manter a qualidade da exibição quando visualizado fora do eixo. Não é um valor fixo, mas é definido pelo ângulo do cone espacial dentro do qual a taxa de contraste decai até um limite inferior aceitável (por exemplo, 5:1). A sua essência reside na complexa interação entre a orientação das moléculas de cristal líquido e o estado de polarização da luz incidente.

Profundidade Técnica:

O modo determina limites:Diferentes modos de cristal líquido (TN, HTN, STN) são designs fundamentalmente diferentes de alinhamento molecular e ângulo de torção. O modo TN tem o ângulo de visão mais estreito, enquanto o modo STN, através de ângulos de torção elevados de 180°-270°, alcança uma curva eletro-óptica mais acentuada e um ângulo de visão mais amplo. Por exemplo, o modo positivo STN pode manter excelente visibilidade em uma faixa quase hemisférica, uma das principais razões para sua prevalência em instrumentos industriais e exibições públicas.

Restrição de linhas de driver (multiplexação):Em telas LCD que usam condução multiplexada, à medida que o número de linhas de driver (linhas COM) aumenta, a relação de tensão efetiva aplicada aos pixels se deteriora. Essa não idealidade elétrica leva diretamente a uma redução no desempenho do ângulo de visão. Portanto, para telas de segmentos de caracteres de alta resolução, o ângulo de visão muitas vezes se torna uma compensação importante com o esquema de direção.

Para aplicações com requisitos de ângulo de visão fixo, uma tela LCD personalizada oferece a solução ideal. Os fabricantes profissionais de telas LCD podem "orientar" o ângulo de visão ideal em direção à área de observação alvo, ajustando parâmetros como a direção da camada de alinhamento e otimizando o intervalo celular e o produto de birrefringência (Δn·d), maximizando assim a utilização dos recursos de exibição.

4. Velocidade de resposta: a dependência da temperatura da resposta dinâmica

Para aplicações com requisitos de ângulo de visão fixo, uma tela LCD personalizada oferece a solução ideal. Os fabricantes profissionais de telas LCD podem "orientar" o ângulo de visão ideal em direção à área de observação alvo, ajustando parâmetros como a direção da camada de alinhamento e otimizando o intervalo celular e o produto de birrefringência (Δn·d), maximizando assim a utilização dos recursos de exibição.

Desempenho em temperatura ambiente: A 25°C, o tempo de resposta dos produtos TN/HTN está normalmente na faixa de 150-300 milissegundos, enquanto os produtos STN, devido aos seus maiores ângulos de torção molecular, são ligeiramente mais lentos, em torno de 200-350 milissegundos. Isso é suficiente para a maioria das necessidades de exibição estática ou de atualização lenta.

Desafio de amplas temperaturas: Em cenários de aplicações em amplas temperaturas, o atraso de resposta em baixas temperaturas não pode ser ignorado. Por exemplo, um módulo LCD TN de ampla temperatura pode ter um tempo de resposta de até 10 segundos a -30°C, causando manchas graves na imagem. Isso exige que os fabricantes de telas LCD selecionem cuidadosamente os materiais de cristal líquido e ajustem os parâmetros de condução para a faixa de temperatura operacional alvo para garantir um desempenho de resposta utilizável mesmo sob condições extremas.

5. Consumo de energia: a filosofia da eficiência do sistema em nível de microamp

O baixo consumo de energia é a base do domínio da tecnologia LCD no mercado de dispositivos portáteis. O consumo total de energia de um módulo LCD é composto principalmente pela carga/descarga capacitiva do circuito de acionamento e pela perda dielétrica do material de cristal líquido. Entre estes, a resistividade em massa do próprio material de cristal líquido é fundamental para manter um consumo de energia estática ultrabaixo. Se o material for contaminado, causando uma queda na resistividade, o consumo de energia poderá aumentar de forma anormal. Portanto, o excelente controle do consumo de energia reflete o extremo controle dos fabricantes de telas LCD sobre a pureza do material e os processos de produção, garantindo que a tela LCD que você recebe mantenha a vantagem do consumo de energia no nível de microamperes de forma estável durante todo o seu ciclo de vida.

Conclusão

No cenário atual, onde os produtos padrão muitas vezes não atendem perfeitamente aos requisitos específicos, as telas LCD personalizadas tornaram-se fundamentais para alcançar a diferenciação do produto. Ao colaborar com fabricantes de telas LCD tecnicamente experientes para combinar profundamente os principais parâmetros técnicos mencionados acima com seu cenário de aplicação, você pode desenvolver um módulo LCD que encontra o equilíbrio ideal entre ângulo de visão, consumo de energia, desempenho de temperatura e custo, proporcionando, em última análise, uma experiência visual impecável em seu produto.
