Decodificando a tecnologia LCD Core: da estrutura básica às soluções personalizadas

  Na era atual de transformação inteligente e digital, as telas LCD servem como componentes centrais da interação homem-máquina, amplamente utilizadas em controle industrial, equipamentos médicos, eletrônicos de consumo e outros campos. Este artigo irá levá-lo a explorar profundamente a estrutura básica, os principais materiais e as características técnicas dos LCDs, ao mesmo tempo que demonstra como as telas LCD personalizadas podem atender a diversos requisitos de aplicação.

I. Estrutura Básica de Displays LCD

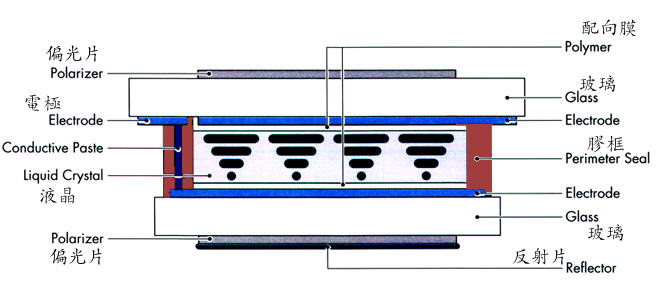

  A estrutura central dos LCDs consiste em vários materiais laminados com precisão, incluindo polarizadores, eletrodos, pasta condutora, cristal líquido, filmes de alinhamento, substratos de vidro, vedações perimetrais e refletores. Cada camada de material desempenha funções exclusivas:

Polarizadorescontrolar a direção de polarização da luz;

Eletrodosfazer com que as moléculas de cristal líquido girem aplicando voltagem;

Cristal Líquidoatua como meio de resposta eletro-óptico, chave para exibição de imagens;

Substratos de vidronão apenas fornece suporte, mas também carrega camadas condutoras ITO.

 Esta estrutura multicamadas garante que os LCDs obtenham alto contraste e exibição estável com baixo consumo de energia, estabelecendo uma base sólida para vários módulos LCD.

II. Diferenças materiais em monitores LCD TN, HTN e STN

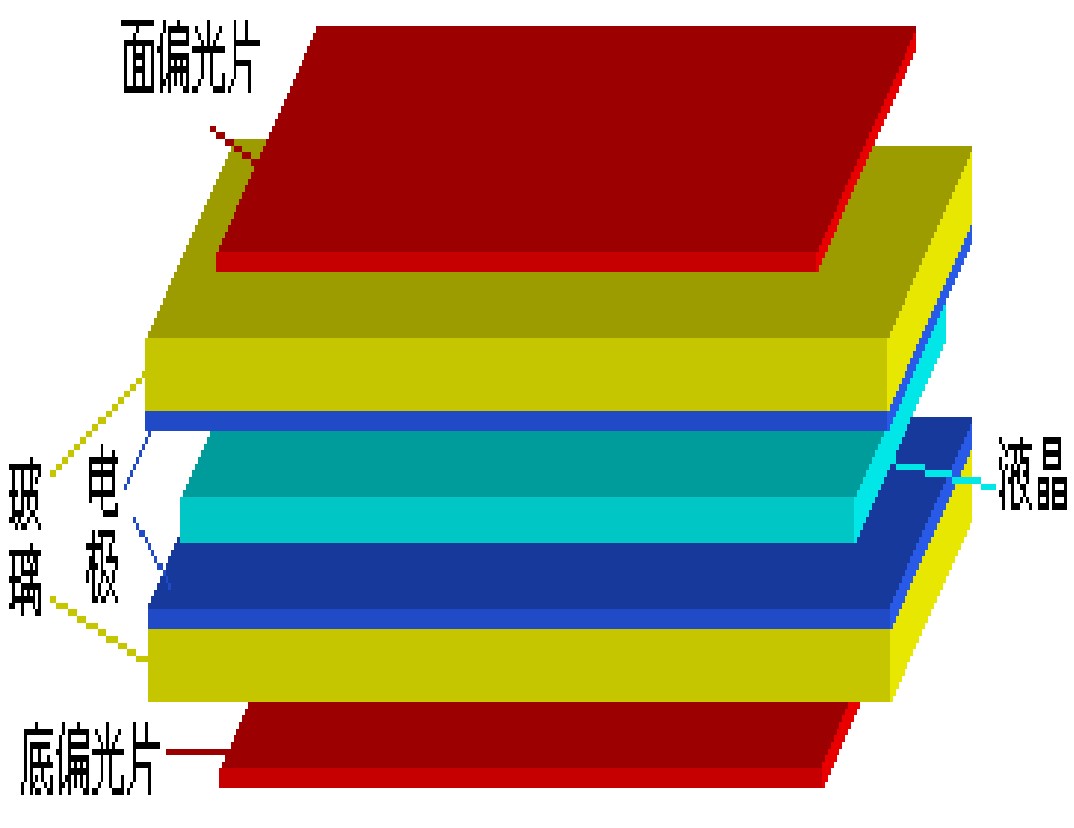

  Com base em diferentes arranjos de moléculas de cristal líquido, os LCDs podem ser categorizados nos tipos TN, HTN e STN. Seus materiais principais incluem polarizadores superiores, vidro, eletrodos, cristal líquido e polarizadores inferiores. Por exemplo, os monitores STN melhoram significativamente os ângulos de visão e o contraste, otimizando o ângulo de torção das moléculas de cristal líquido, tornando-os adequados para cenários de exibição com alto conteúdo de informação. Os fabricantes profissionais de telas LCD garantem velocidade de resposta, ângulos de visão e confiabilidade ideais para cada tela LCD, ajustando com flexibilidade as combinações de materiais.

III. Materiais principais: vidro ITO e polarizadores

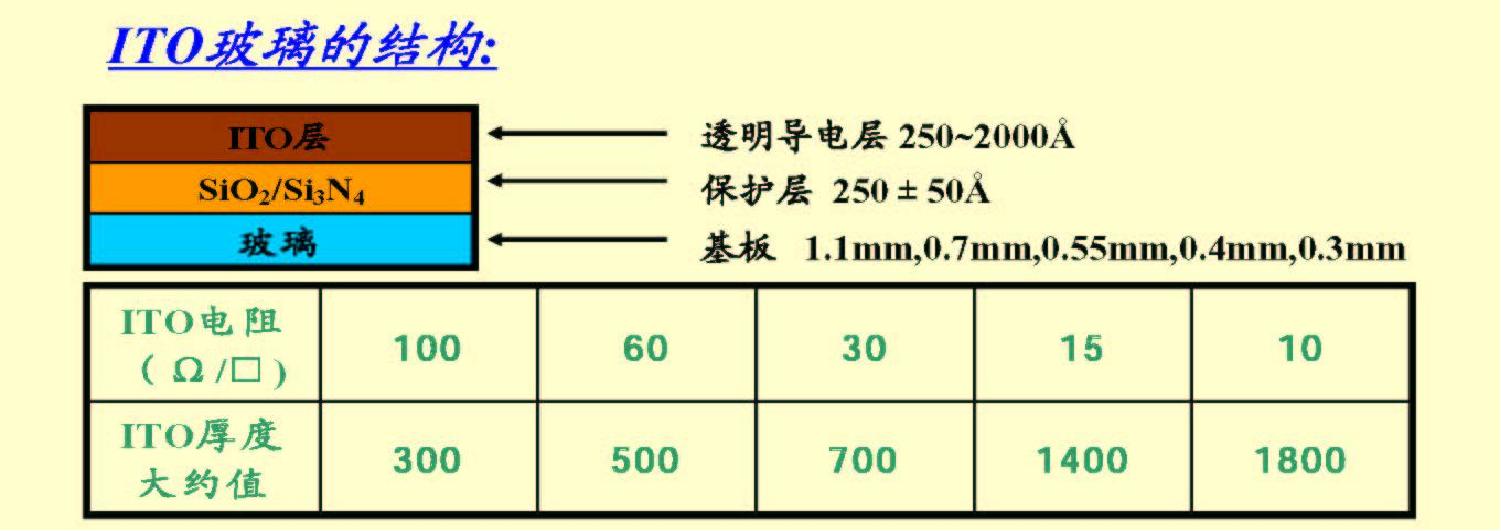

Vidro de TI:Como substrato condutor transparente para LCDs, a espessura da camada ITO está diretamente relacionada ao seu valor de resistência. Por exemplo, quando a resistência ITO é 10Ω, a espessura pode chegar a 1800Å. Além disso, as camadas protetoras de SiO2 ou Si3N4 evitam efetivamente a penetração de íons, prolongando a vida útil dos módulos LCD. O uso de substratos de vidro borossilicato atende aos requisitos de exibição ultrafina e de alta durabilidade, melhorando a transmitância de luz e a dureza.

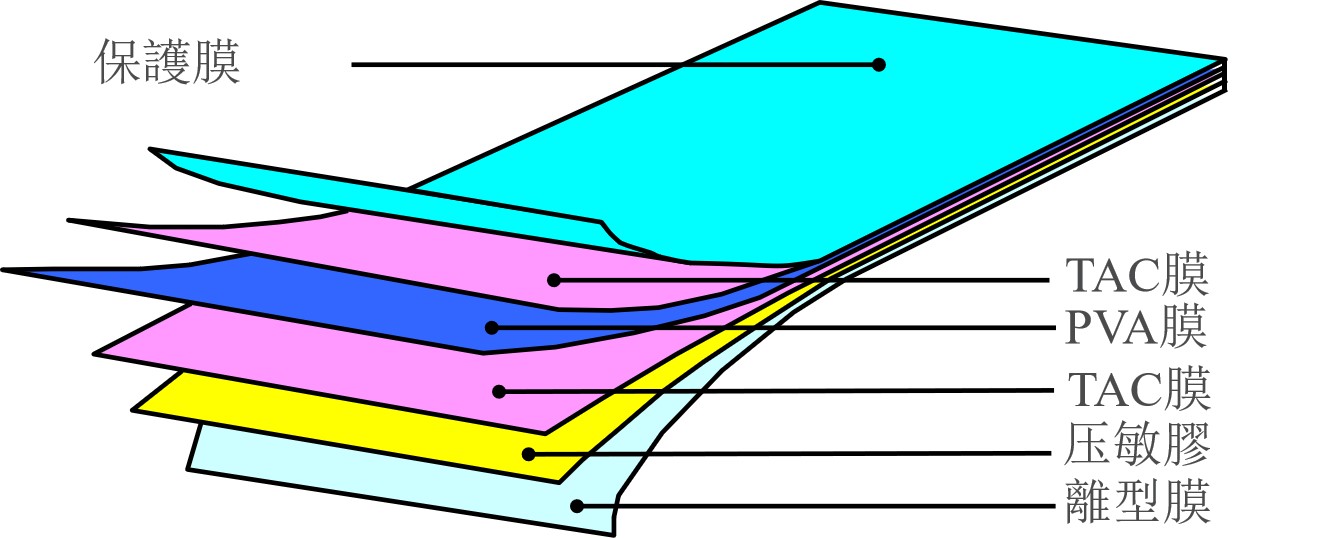

Polarizadores:Sua estrutura inclui filmes protetores, filmes TAC, filmes PVA, adesivos sensíveis à pressão e filmes de liberação. A durabilidade dos polarizadores afeta diretamente a confiabilidade do LCD. A indústria oferece múltiplas opções de classificação de durabilidade:

Grau padrão: Resistência ao calor seco 70°C×500HR, calor úmido 40°C, 90%RH, 500H

Grau de alta durabilidade: Resistência ao calor seco 90°C×500HR, Calor úmido 80°C, 90%RH, 500H

 Esta estrutura multicamadas garante que os LCDs obtenham alto contraste e exibição estável com baixo consumo de energia, estabelecendo uma base sólida para vários módulos LCD.

4. PersonalizadoLokale smaken voor de lunchAtendendo a diversas necessidades de aplicação

  Ao ajustar a resistência do vidro ITO, a durabilidade do polarizador e os tipos de cristal líquido, telas LCD e módulos LCD totalmente personalizados podem ser fornecidos paraclientes.Sejam módulos TFT de alta resolução ou soluções OLED de baixo consumo de energia, a correspondência precisa pode ser alcançada para ajudar os clientes a aumentar a competitividade do produto.

Substratos de vidro

  Com base em diferentes arranjos de moléculas de cristal líquido, os LCDs podem ser categorizados nos tipos TN, HTN e STN. Seus materiais principais incluem polarizadores superiores, vidro, eletrodos, cristal líquido e polarizadores inferiores. Por exemplo, os monitores STN melhoram significativamente os ângulos de visão e o contraste, otimizando o ângulo de torção das moléculas de cristal líquido, tornando-os adequados para cenários de exibição com alto conteúdo de informação. Os fabricantes profissionais de telas LCD garantem velocidade de resposta, ângulos de visão e confiabilidade ideais para cada tela LCD, ajustando com flexibilidade as combinações de materiais.
