Da fonte de luz à qualidade da imagem: A luz de fundo é o verdadeiro “herói dos bastidores” do módulo LCD.

Quando as pessoas falam sobre monitores LCD, a primeira coisa que vem à mente geralmente é apenas “a tela”. Mas um Módulo de Cristal Líquido (LCM) completo é muito mais do que apenas um painel de cristal líquido. Ele integra ICs de driver, uma PCB e um componente frequentemente esquecido, porém crítico: a luz de fundo.

Luz de fundo: O "motor de luz" localizado atrás da tela

O próprio material de cristal líquido não emite luz. Ele atua mais como uma “válvula de luz”, contando com o sistema de luz de fundo para fornecer iluminação antes de exibir uma imagem. A principal tarefa de uma luz de fundo é converter uma fonte de luz pontual ou linear em uma fonte de luz de superfície altamente uniforme.

Brilho, uniformidade, temperatura de cor, consumo de energia – todos os aspectos da experiência de visualização que você percebe rapidamente são suportados pela tecnologia de retroiluminação.

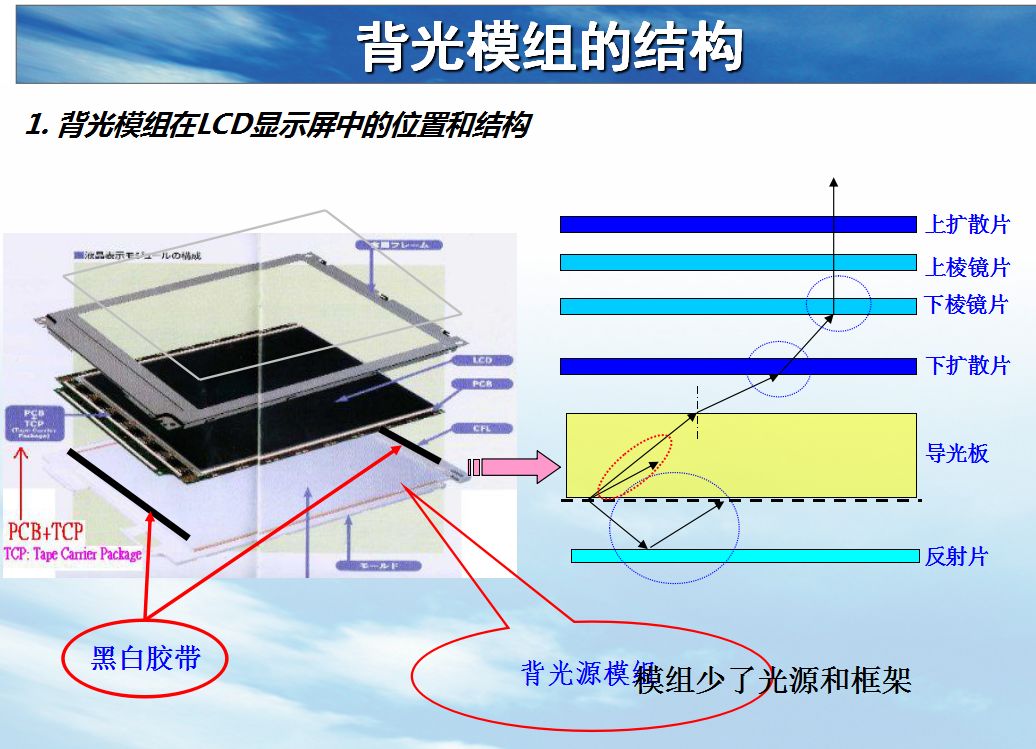

Desmontando a luz de fundo: um conjunto de sistemas ópticos precisos

Uma retroiluminação de alto desempenho é o resultado da ciência avançada de materiais e da engenharia óptica de precisão. Seus componentes principais incluem:

Fonte de luz:A origem da luz, determinando a temperatura básica da cor, o brilho e a vida útil da luz de fundo.

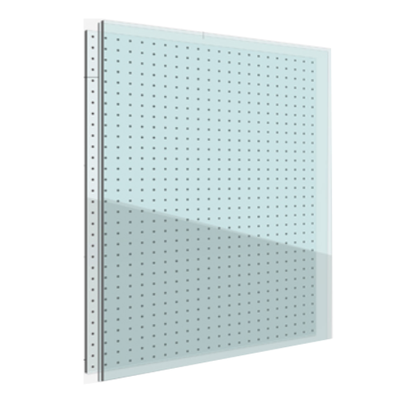

Placa guia de luz (LGP):A chave para uma distribuição uniforme da luz. Pontos microestruturados na superfície inferior espalham a luz que entra pela borda por todo o plano. Os pontos moldados com precisão normalmente oferecem melhor desempenho óptico do que os pontos impressos tradicionais.

Conjunto de filmes ópticos:Filmes difusores, filmes de aprimoramento de brilho (BEF) e folhas refletivas trabalham juntos para eliminar pontos quentes, melhorar a eficiência da saída de luz frontal e garantir uniformidade.

Estrutura Estrutural e Placa de Luz:Fornece suporte mecânico estável e conexões elétricas confiáveis.

Dependendo da estrutura, a retroiluminação se enquadra em duas rotas tecnológicas principais:

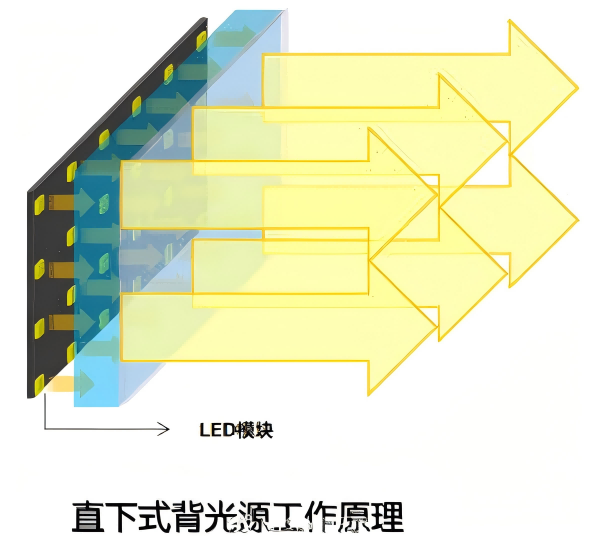

Iluminação direta:Matrizes de LED são colocadas diretamente abaixo da placa guia de luz para iluminação direta. Isso oferece alto brilho e suporta controle de escurecimento local.

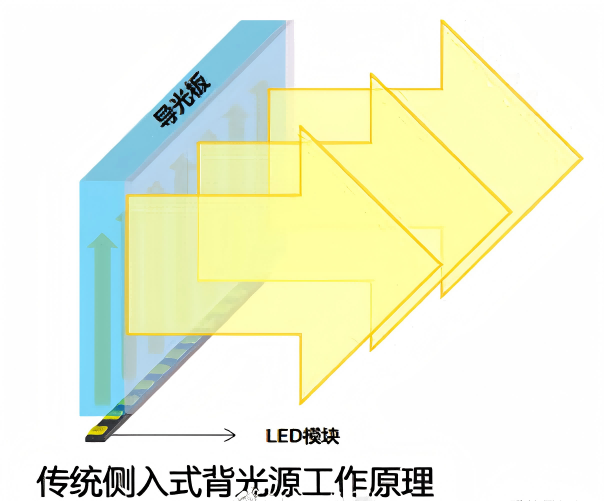

Borda iluminada:Barras de luz LED estão posicionadas nas laterais da placa guia de luz. A luz entra pela borda e é refletida para frente através da placa, tornando esta a chave para obter designs ultrafinos.

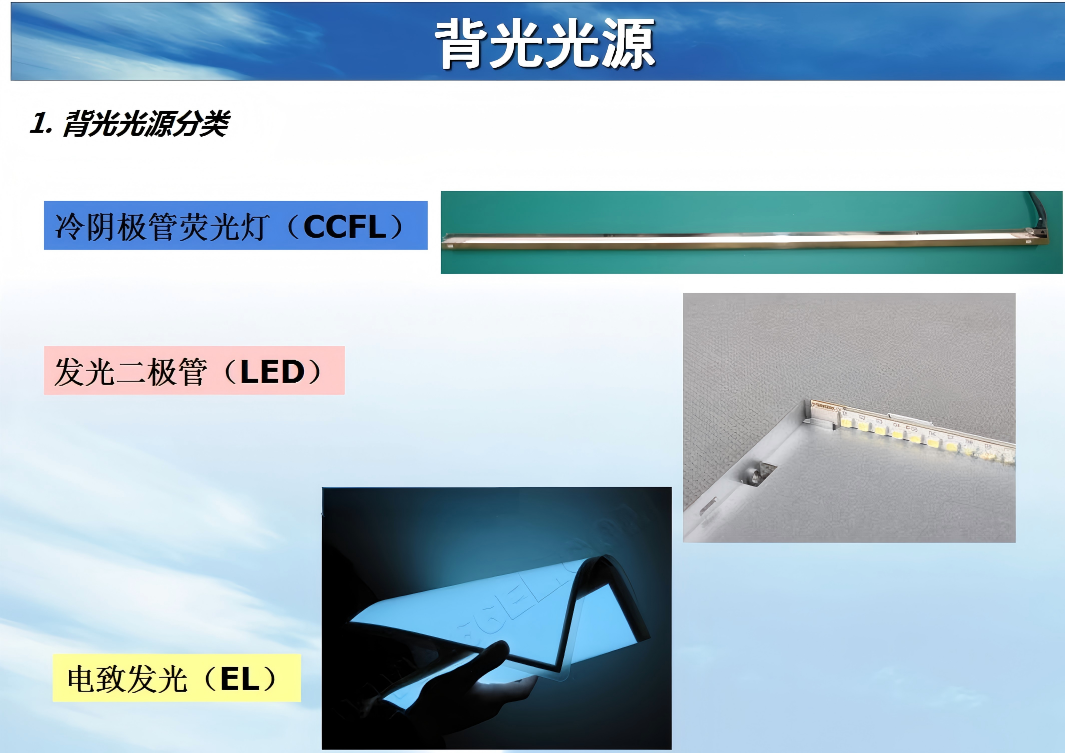

Três tipos de fontes de luz, cada uma com suas vantagens.

Retroiluminação LED:Alto brilho, longa vida útil (mais de 30.000 horas para iluminação lateral), baixo consumo de energia e formato fino. É a escolha principal para tudo, desde produtos eletrônicos de consumo até displays industriais.

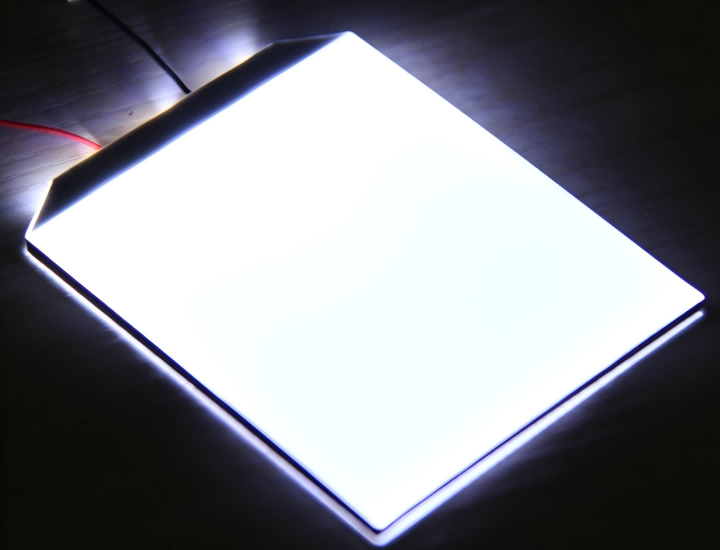

Retroiluminação EL (eletroluminescente):Ultrafino, perfeitamente uniforme em toda a superfície e flexível/dobrável. Continua a ser indispensável para LCDs personalizados e aplicações de visualização flexíveis.

Iluminação de fundo CCFL (lâmpada fluorescente de cátodo frio):Em grande parte substituído por LEDs em produtos de consumo, mas ainda valioso em certas aplicações de exibição profissional devido à sua excelente saturação e uniformidade de cores.

Resumo Técnico

Uma luz de fundo é muito mais do que apenas um componente de iluminação. Desde a seleção de materiais e design óptico até a escolha da fonte de luz e o refinamento dos processos estruturais, cada detalhe contribui para o desempenho final de um display.

Para os fabricantes que buscam monitores de alta qualidade, o profundo conhecimento em tecnologia de retroiluminação é a base para a diferenciação do produto, atendendo às demandas de LCDs personalizados de alta qualidade e garantindo que cada tela cumpra sua promessa visual.

Da fonte de luz à qualidade da imagem, a luz de fundo é o verdadeiro herói desconhecido dos módulos LCD. Compreender a tecnologia de retroiluminação é, no final das contas, compreender o que torna uma tela excelente.
