Luz de fundo LCM: as funções críticas da moldura plástica e da fita dupla-face

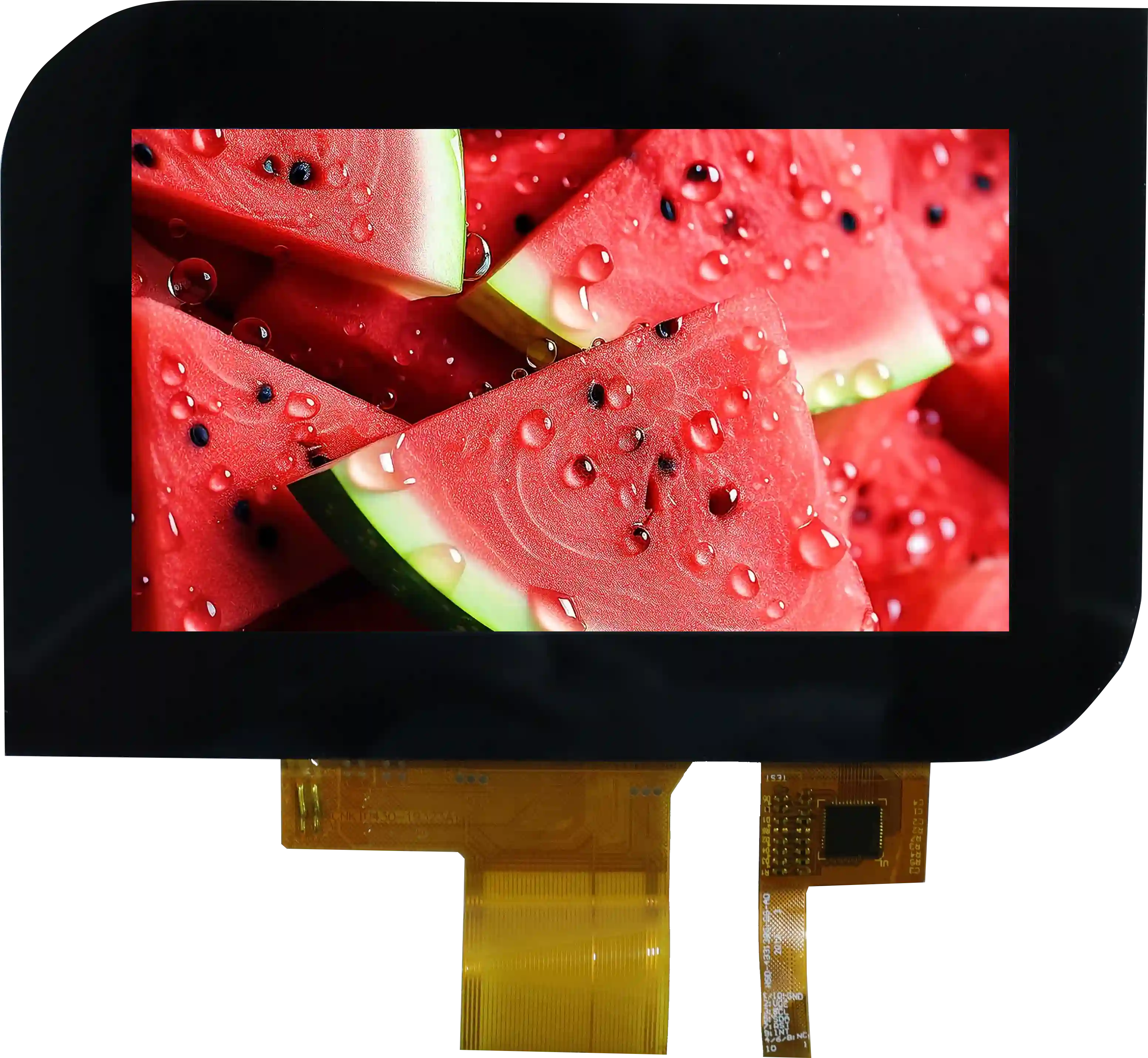

Na moderna tecnologia de exibição, a tela de cristal líquido (tela LCD) serve como um componente central, e seu desempenho geral depende em grande parte do módulo integrado por trás dela – o LCM (Módulo LCD). O LCM integra o dispositivo de exibição de cristal líquido, circuitos de acionamento, componentes estruturais e luz de fundo em um módulo completo, com o efeito luminoso da luz de fundo determinando diretamente a qualidade visual final da tela. Dentro da estrutura complexa da luz de fundo, componentes como a moldura plástica e a fita dupla-face funcionam em sinergia com peças centrais como filmes ópticos e fontes de luz para garantir coletivamente a estabilidade e o desempenho óptico do módulo.

Luz de fundo: a base dos recursos visuais de exibição

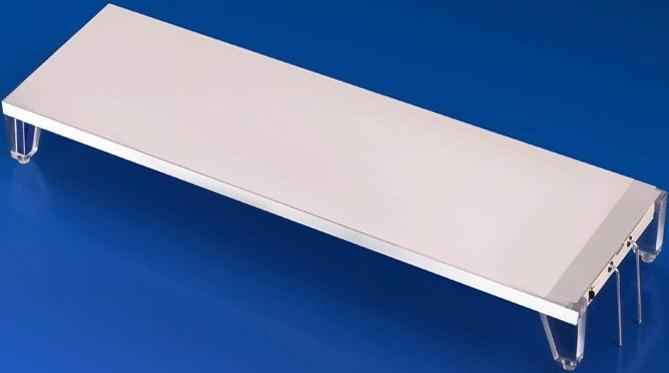

A luz de fundo (BackLight) está localizada atrás da tela de cristal líquido e sua função principal é converter fontes de luz pontuais em fontes de luz de superfície uniformes e brilhantes. Seu design óptico afeta diretamente a uniformidade de brilho, contraste e desempenho de cores de todo o módulo, o que é particularmente crítico para módulos de exibição em cores (módulo de exibição TFT). Uma retroiluminação típica consiste em uma fonte de luz, uma placa guia de luz, múltiplas camadas de filmes ópticos, uma estrutura plástica estrutural e uma placa de luz de direção, todos meticulosamente combinados. A inovação contínua neste campo por parte de muitos dos principais fabricantes de ecrãs LCD na China baseia-se numa compreensão profunda do papel de cada componente.

Moldura de plástico: a dupla guardiã da óptica e da estrutura

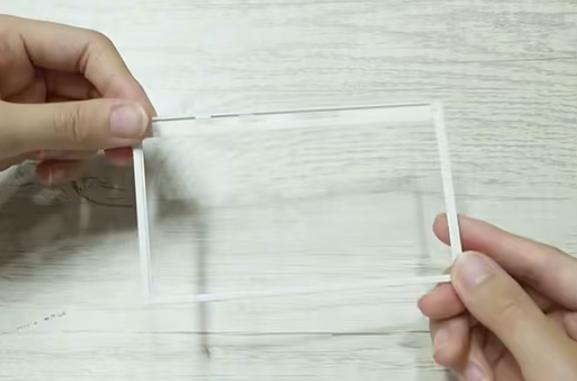

A moldura de plástico serve como esqueleto da luz de fundo, fornecendo não apenas suporte mecânico e proteção essenciais, mas também desempenhando importantes funções de gerenciamento óptico. A escolha do material é diretamente adaptada aos diferentes designs de produtos:

URZ2501Material:Oferece excelentes propriedades reflexivas e de bloqueio de luz, comumente usadas em módulos de display colorido de médio a alto padrão (módulo de display TFT) para melhorar o contraste e a pureza da cor.

Material branco do PC:Frequentemente usado em designs de retroiluminação com iluminação lateral, facilitando o perfil fino das telas LCD.

PC Branco + Material de Fibra de Vidro:Melhora a rigidez estrutural de produtos de retroiluminação com iluminação inferior, adequados para ambientes industriais com requisitos rigorosos de confiabilidade.

Em projetos que envolvem telas LCD customizadas, o design e a seleção do material da moldura plástica são fundamentais para obter efeitos ópticos e especificações mecânicas específicas.

Fita Dupla Face: O Especialista em Adesivo Oculto e Bloqueador de Luz

A fita dupla-face desempenha um papel indispensável como “adesivo” na montagem do LCM. Ele é responsável por proteger os filmes ópticos internos, como a placa guia de luz, o filme de difusão e o filme de aprimoramento de brilho e, por fim, unir firmemente a luz de fundo à tela LCD.

Fita Dupla Face Convencional:Disponível em vários substratos (por exemplo, sem substrato, PET) e opções de espessura (0,03–0,30 mm). Ao conectar telas LCD com estrutura COG, a seleção de fita dupla-face de espessura apropriada pode efetivamente amortecer a pressão e evitar a ocorrência de pontos brancos na tela.

Fita dupla face preta e branca:Trata-se de um material funcional com lado preto para bloqueio de luz e lado branco para reflexão, realizando simultaneamente as três tarefas de adesão, bloqueio de luz e reflexão. É frequentemente usado para definir a área efetiva de exibição de módulos de exibição coloridos (módulo de exibição TFT) e para proteger circuitos flexíveis (FPC), tornando-o um componente importante para melhorar a clareza dos limites da exibição e a confiabilidade geral.

Conclusão

Dentro do sistema preciso de um LCM, desde os LEDs emissores de luz e placas guiadoras de luz até as molduras plásticas de fixação e fita dupla-face, cada componente carrega uma função única e insubstituível. Eles trabalham juntos em coordenação precisa, e a ausência ou falha de qualquer link afetaria o desempenho geral e a confiabilidade. O valor da moldura plástica e da fita dupla-face reside precisamente na sua sinergia indispensável com outros componentes principais, como a luz de fundo e a tela LCD, formando coletivamente a base de um módulo de exibição estável, eficiente e de alta qualidade.
