Análise abrangente da tecnologia LCD Black (Parte 1): Estrutura e conexão, desbloqueando o código central do display

No mundo de hoje, onde os dispositivos eletrônicos são onipresentes, os monitores de cristal líquido (LCDs) servem como interface central para a interação homem-máquina e suas capacidades técnicas determinam diretamente a experiência do usuário dos dispositivos. De wearables inteligentes a sistemas de controle industrial, de displays automotivos a eletrônicos de consumo, por trás dos produtos LCD em diferentes cenários estão esquemas estruturais e tecnologias de conexão meticulosamente projetados. Como fabricante profissional de telas LCD personalizadas e uma poderosa fábrica de telas LCD, a CNK é uma empresa especializada e sofisticada de alta tecnologia dedicada à pesquisa e desenvolvimento, produção e vendas de dispositivos de exibição e produtos HMI (Interface Homem-Máquina).

Hoje, conduziremos uma análise aprofundada dos fundamentos básicos dos LCDs, ajudando você a compreender a lógica subjacente da tecnologia de exibição.

I. Estrutura do produto: soluções de exibição sob medida

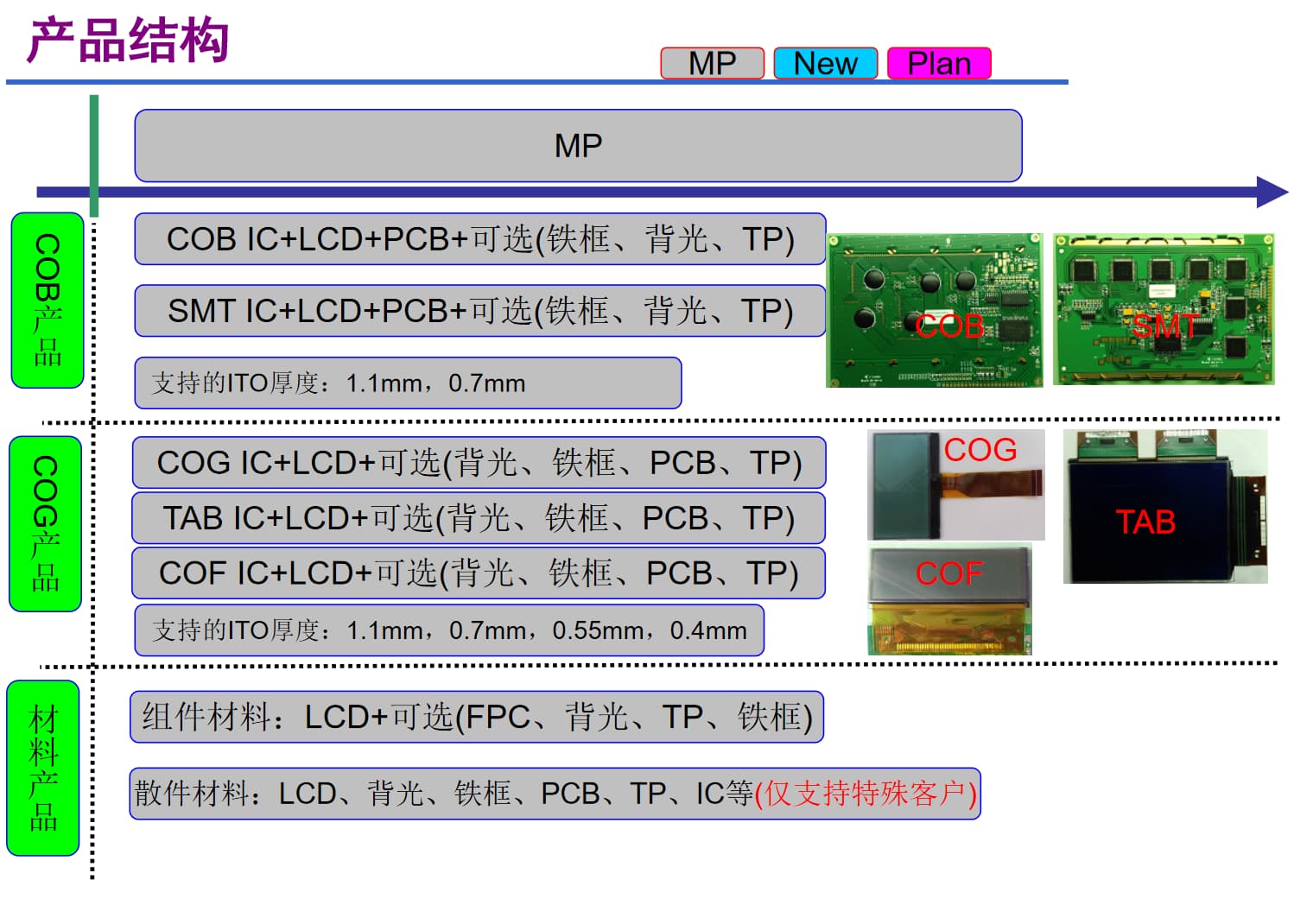

A estrutura do produto dos LCDs não é única, mas é personalizada de acordo com os cenários de aplicação e requisitos de desempenho. Como uma empresa experiente na fabricação de displays, os principais produtos da CNK incluem LCDs monocromáticos e módulos monocromáticos, módulos de display TFT de 0,96-15,6 polegadas, módulos OLED e módulos de interação homem-máquina HMI. A sua estrutura de produtos consiste principalmente em três categorias de produtos principais e vários esquemas de derivados:

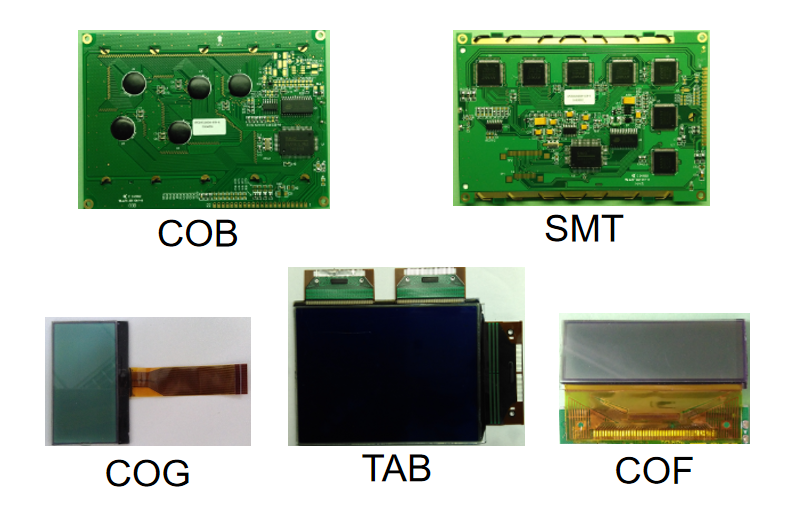

1. Produtos integrados: escolhas convencionais eficientes e estáveis

•  Produtos COB: Adote uma arquitetura central de "IC + LCD + PCB" e pode ser equipado com componentes opcionais, como molduras de ferro, retroiluminação e TP (painéis de toque). Com alta integração e forte estabilidade, são amplamente utilizados em cenários com rígidos requisitos de confiabilidade, como controle industrial e equipamentos automotivos.
•  Produtos COG:Baseados em "IC + LCD", eles suportam seleção flexível de acessórios como retroiluminação, molduras de ferro, PCBs e TPs. Ao mesmo tempo que garantem o desempenho, eles simplificam o projeto estrutural, tornando-os adequados para wearables inteligentes, pequenos dispositivos portáteis e outros produtos com limitações rígidas de tamanho.
•  Produtos SMT/COF/TAB:Combine SMT IC, COF IC e TAB IC com LCD respectivamente, junto com acessórios opcionais, atendendo às necessidades de exibição de médio a alto padrão. Entre eles, os esquemas COF e TAB se destacam em produtos de moldura estreita e de alta resolução

2. Produtos materiais: adaptação flexível às necessidades especiais

•  Materiais componentes:Centrados no LCD, eles podem ser combinados com componentes como FPC (Circuitos Impressos Flexíveis), backlights, TPs e molduras de ferro, proporcionando aos clientes soluções semi-integradas que equilibram flexibilidade de personalização e eficiência de montagem.
• Materiais de peças sobressalentes:Ofereça um conjunto completo de peças de reposição, incluindo LCD, retroiluminação, molduras de ferro, PCBs, TPs e ICs, atendendo apenas às necessidades de personalização profunda de clientes especiais. Isso demonstra totalmente a capacidade de adaptação flexível de um fabricante de telas LCD personalizadas e é adequado para cenários de exibição personalizados e de nicho.

Vale a pena notar que diferentes esquemas estruturais de CNK suportam diferentes espessuras de ITO: esquemas COB e SMT suportam espessuras de 1,1 mm e 0,7 mm; Os esquemas COG, COF e TAB se estendem ainda mais para 0,55 mm e 0,4 mm. A espessura mais fina do ITO permite a miniaturização e o peso leve dos dispositivos, refletindo também a excelente força técnica da fábrica de telas LCD.

II. Métodos de conexão: projeto de "ponte" de transmissão eficiente

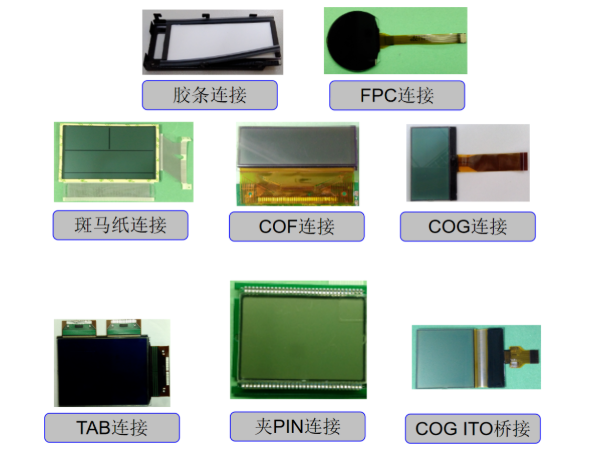

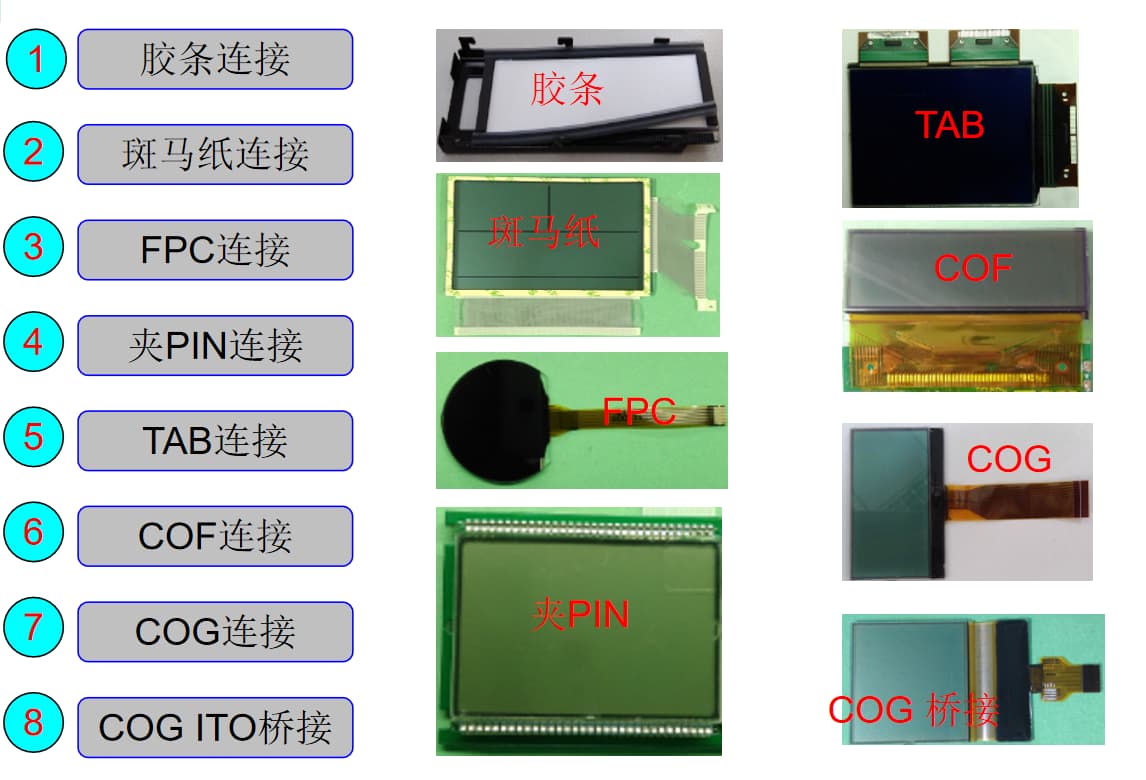

Se a estrutura do produto for o “esqueleto” de um LCD, então o método de conexão é o “vaso sanguíneo” que passa por ele, afetando diretamente a estabilidade da transmissão do sinal e a conveniência de montagem do produto. Como uma empresa profissional de fabricação de displays, a CNK domina 8 métodos de conexão convencionais, cobrindo totalmente diferentes cenários de aplicação:

1. Esquemas básicos de conexão: simples, confiáveis ​​e com custo controlável·

• Conexão de tira de borracha:Fácil de operar e de baixo custo, adequado para dispositivos eletrônicos comuns com baixos requisitos de estabilidade de conexão.
• Conexão de papel zebra:Com boa condutividade e flexibilidade, adapta-se a leves deformações estruturais e é frequentemente usado para conectar pequenos LCDs e PCBs.
•  Conexão de clipe de pino:Fácil de desmontar e conveniente para manutenção posterior, é amplamente utilizado em equipamentos que requerem depuração frequente ou substituição de componentes.

2. Esquemas de conexão avançados: estáveis, eficientes e adequados para cenários complexos

• Conexão FPC:Combinado com circuitos impressos flexíveis, ele pode conseguir conexões em espaços estreitos e de vários ângulos, tornando-o o esquema preferido para wearables inteligentes, dispositivos dobráveis ​​e outros produtos.
• Conexão TAB:Liga diretamente o IC do driver ao LCD através do TAB (Filme Condutor Anisotrópico), reduzindo os nós de conexão e melhorando a eficiência e estabilidade da transmissão.
• Conexão COG:Liga diretamente o IC ao substrato de vidro do LCD, reduzindo significativamente o tamanho do produto e melhorando a integração, que é o principal método de conexão para dispositivos portáteis de última geração.
• Conexão COF:O IC é embalado em um filme flexível e depois colado ao LCD, apresentando flexibilidade e alta integração, adaptando-se às necessidades de exibição de engastes estreitos e altas resoluções.
• Ponte COG ITO:Um design de ponte especial otimiza ainda mais o caminho de transmissão do sinal, apresentando excelente desempenho em LCDs de tamanho grande e de alta qualidade de imagem.

Contando com esquemas estruturais ricos e tecnologias de conexão confiáveis, a CNK, como uma empresa de alta qualidade na área de displays TFT da China, fornece continuamente soluções de display de alta qualidade para vários setores. No próximo artigo, continuaremos a explorar a classificação de tipo e os modos de exibição dos LCDs, portanto, fique atento!
