Filmes ópticos em módulos de retroiluminação: tecnologias-chave que iluminam todas as telas LCD

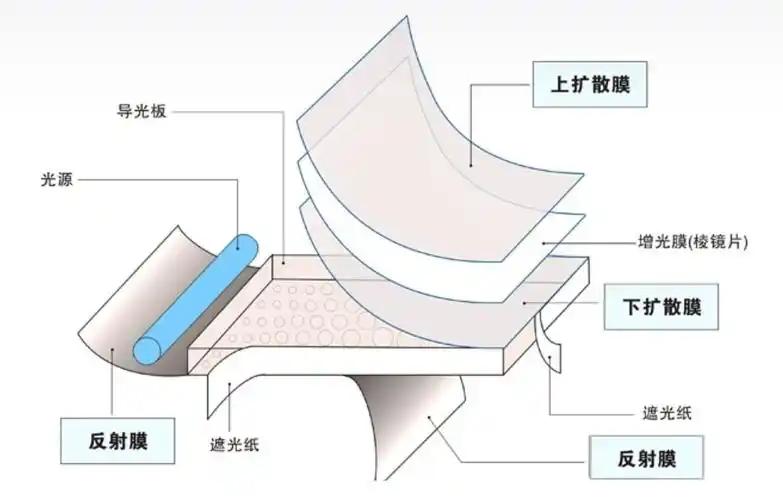

No mundo dos monitores de cristal líquido (LCDs), o módulo de luz de fundo é um dos principais componentes que determinam o desempenho do monitor. Como fabricante de monitores LCD, a CNK Electronics Co., Ltd. entende que a luz de fundo não é apenas um componente de fonte de luz. É uma tecnologia chave que, através de um design óptico preciso, transforma fontes de luz pontuais em iluminação de superfície uniforme, de alto brilho e alto contraste, dando assim às telas LCD sua vida visual vívida. Especialmente hoje, com a crescente procura do mercado por LCDs personalizados, o desempenho óptico do módulo de retroiluminação tornou-se um factor crucial na obtenção de efeitos de visualização diferenciados. Este desempenho depende em grande parte de uma série de filmes ópticos precisamente coordenados dentro dele. Eles funcionam como a “rede neural” da luz de fundo, controlando meticulosamente a direção, a eficiência e a uniformidade da luz.

Folha refletora: a base da eficiência luminosa

Na parte inferior do módulo de retroiluminação, a folha reflectora actua como a “base da eficiência luminosa”, responsável por redireccionar a luz dispersa de volta para a placa guia de luz para melhorar a utilização. Dependendo dos requisitos da aplicação, os refletores são categorizados principalmente da seguinte forma:

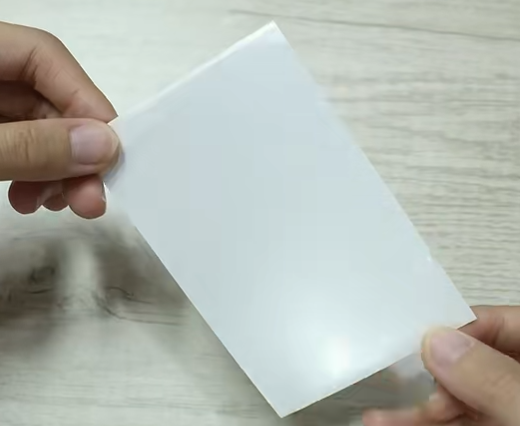

Refletor Branco:Como a série E20, RW, com espessura variando de 0,05 ~ 0,2 mm, refletividade em torno de 80% ~ 90% e possuindo certa transmitância de luz. Adequado para a maioria dos designs de luz de fundo padrão.

Refletor Prateado:Normalmente branco de um lado e prateado do outro, muito fino (0,04 ~ 0,065 mm), com alta eficiência de reflexão (90% ~ 98%) e excelentes propriedades de bloqueio de luz. Frequentemente usado em cenários que exigem alto brilho.

Refletor de filme multicamadas (ESR):Utiliza tecnologia de filme multicamadas, integrando mais de mil camadas em 65 mícrons. Não contém metal, mas tem uma aparência metálica espelhada. Como refletor de alta eficiência, o ESR atinge uma refletividade superior a 98% em todo o espectro de luz visível, tornando-o ideal para sistemas de retroiluminação de alto desempenho.

Ao personalizar módulos LCD, a escolha da folha refletora impacta diretamente a uniformidade da luz de fundo e a eficiência energética, representando o primeiro passo no design óptico.

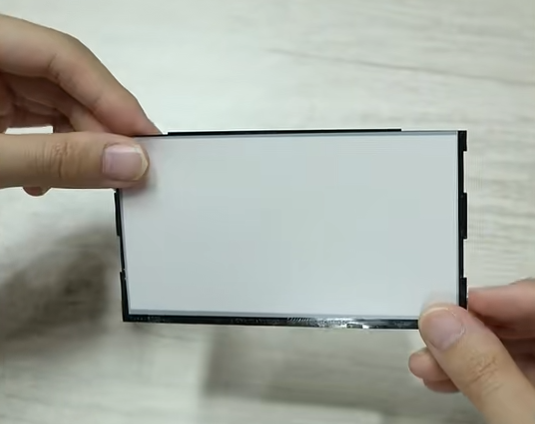

Filme bloqueador de luz/folha de alumínio (ALF): controlando limites de luz e interferência

Os filmes de bloqueio de luz são usados ​​principalmente para evitar vazamento de luz pelas laterais da luz de fundo e podem fornecer blindagem eletromagnética. Os tipos comuns incluem:

Dragão Prateado Brilhante:Superfície brilhante, espessura de 0,05-0,1 mm, boas propriedades de bloqueio de luz e condutiva. Adequado para ambientes industriais que requerem proteção contra interferências.

Dragão prateado fosco:Acabamento relativamente fosco, fino (normalmente 0,05 mm para camada única), possui alguma transmitância de luz e é condutor.

Faixa de borda branca:Possui certa transmitância de luz, espessura de 0,05-0,08 mm, não condutora. Comumente usado em eletrônicos de consumo em geral.

Fita adesiva unilateral preta e branca:Pode ser aplicado nas laterais da luz de fundo quando há requisitos rígidos de não condutividade e nenhum vazamento de luz lateral.

Esses materiais desempenham o papel de “guardiões ópticos” no design da moldura das telas LCD, garantindo que não haja interferência de luz difusa fora da área de exibição.

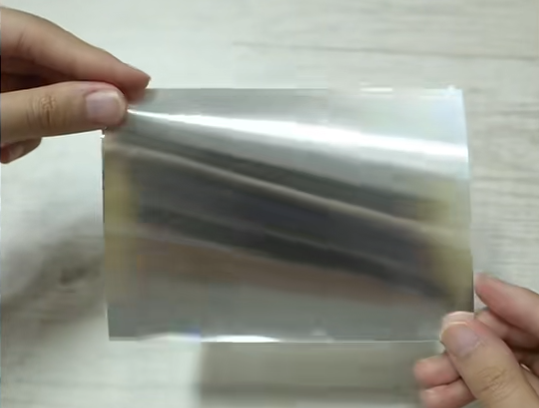

Folha Difusora: Criando uma Tela de Luz Uniforme

Como o "mestre homogeneizador" entre os filmes ópticos, a folha difusora dispersa a luz através da neblina, eliminando vestígios de fontes de luz pontuais para criar uma saída de luz de fundo suave e uniforme. Dependendo do tipo de retroiluminação e da aplicação, os difusores são divididos em:

Difusor de luz de fundo inferior:Geralmente possui adesivo em um lado, alta neblina (~90%), transmitância de apenas cerca de 40%; espessura normalmente entre 0,18 ~ 0,3 mm para retroiluminação inferior. Modelos comuns: MB433P, MB533.

Difusor de luz de fundo lateral:A espessura comumente usada é de 0,09 mm. Modelos comuns: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Transmitância 65%-80%, neblina 75%-90%.

Difusores de luz de fundo de tela colorida: normalmente usam um design de duas folhas:

Difusor inferior:Colocado entre a placa guia de luz e o filme de aumento de brilho (BEF), homogeneiza a luz emitida pela placa guia de luz. Material comumente usado: t = 0,065 mm, neblina relativamente alta (~ 84%), alta transmitância (~ 98%).

Difusor superior:Colocado acima do BEF, desempenha um papel protetor e ajuda a prevenir padrões moiré. Material comumente usado: t = 0,05 mm, neblina relativamente baixa (~ 29%), transmitância 90%.

A seleção e combinação adequadas de folhas difusoras são fundamentais para garantir uma exibição uniforme e sem manchas em módulos LCD.

Filme de aprimoramento de brilho (BEF): o mecanismo óptico para aumentar o brilho

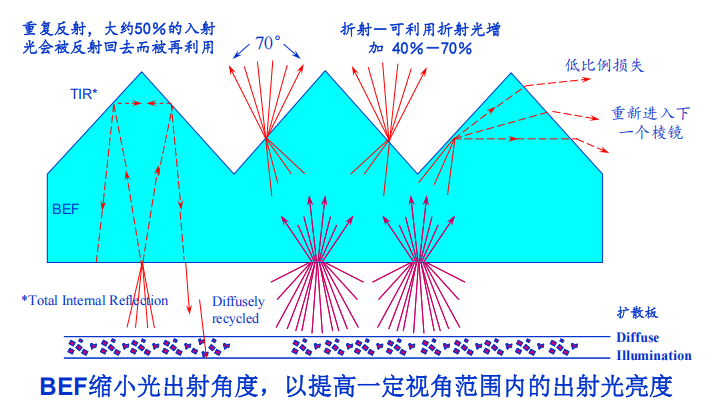

Para telas TFT coloridas e outras telas LCD, o brilho é uma especificação crítica. Atuando como o “amplificador de brilho” entre os filmes ópticos, o BEF concentra a luz espalhada através de uma estrutura de prisma especial, com cada filme fornecendo aproximadamente 40% a 50% de ganho de brilho. Usar dois filmes combinados pode multiplicar o brilho. Seu princípio envolve o uso de um conjunto de microprismas para controlar o caminho da luz, fazendo com que a maior parte da luz saia perpendicularmente à tela, aumentando significativamente o brilho frontal sem alterar o consumo de energia. O BEF se tornou um componente indispensável em retroiluminação de telas coloridas de médio a alto padrão, especialmente amplamente utilizado em LCDs personalizados de alto desempenho para controle industrial, médico, automotivo e outras aplicações.
