LCM: O mecanismo de exibição de dispositivos inteligentes - uma análise aprofundada do núcleo técnico dos módulos LCD

Nos dispositivos eletrônicos modernos, a tela LCD serve como meio de apresentação de informações e seu desempenho impacta diretamente na experiência do usuário. No entanto, a tecnologia central que realmente determina a qualidade e a confiabilidade da exibição é o LCM (Módulo LCD). Este artigo fornece uma exploração aprofundada da arquitetura técnica dos LCMs e seu papel crucial no campo de exibição.

Definição Técnica e Composição do LCM

Um LCM (Módulo LCD) é uma solução de display altamente integrada que combina organicamente dispositivos de display de cristal líquido, circuitos de acionamento, chips de controle, substratos de PCB, sistemas de retroiluminação e componentes estruturais. Este design integrado não apenas simplifica o processo de montagem para OEMs, mas, mais importante ainda, garante uma combinação ideal de desempenho para o sistema de exibição.

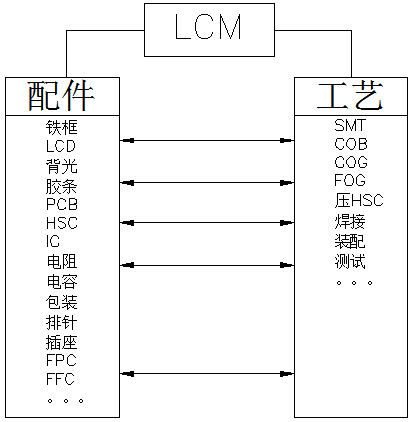

Do ponto de vista técnico, um LCM padrão inclui os seguintes componentes principais:

Núcleo de exibição: tela LCD e chips de unidade

Sistema de circuito: placa PCB, resistores, capacitores e outros componentes passivos

Sistema de conexão: circuitos flexíveis FPC/FFC, conectores de pinos e soquetes

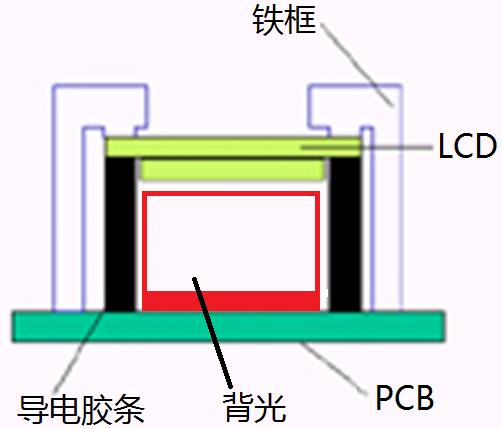

Sistema Estrutural: Estrutura metálica, juntas, módulos de retroiluminação

Análise dos principais processos de fabricação

No processo de fabricação LCM, a combinação de diversas técnicas especializadas garante uma produção estável:

Processo SMT

Permite a colocação de componentes de alta densidade, garantindo precisão e consistência nas conexões do circuito. Este é o processo fundamental na fabricação de eletrônicos modernos, fornecendo uma base de circuito estável para a condução do display.

Processo COG

Liga diretamente o IC da unidade ao substrato de vidro. Este processo reduz significativamente o tamanho do módulo e melhora a confiabilidade da conexão, tornando-o adequado para aplicações com requisitos rigorosos de espaço.

Processo FOG

Consegue conexão precisa entre circuitos flexíveis e o substrato de vidro. Esta tecnologia requer uma precisão de alinhamento extremamente alta para garantir uma transmissão de sinal estável.

Processo COB

Cola ICs diretamente na PCB e os protege com vedação de resina. Este processo aumenta a resistência mecânica e a capacidade anti-interferência do módulo.

Análise Técnica de Soluções Estruturais Diversificadas

Como núcleo do sistema de exibição, a solução estrutural de um LCM determina diretamente seu campo de aplicação e desempenho:

Soluções básicas de COG

LCD + COGIC: O projeto estrutural mais compacto

LCD + COGIC + PIN: Fornece conexão de pino confiável

LCD + COGIC + FPC: Permite layout de circuito flexível

LCD + COGIC + HSC: Melhora a confiabilidade do conector

Solução de ligação TAB

Utiliza filme condutor anisotrópico para conseguir conexão entre TCP e vidro, proporcionando excelente desempenho em aplicações específicas.

Solução de integração COB

As ligações conduzem os ICs diretamente no PCB, oferecendo maior adaptabilidade ambiental e estabilidade mecânica para o módulo. Combinado com a funcionalidade de toque (LCD + COBIC + TK), pode atender aos requisitos complexos de aplicações de interação homem-máquina.

Considerações técnicas para desenvolvimento personalizado

No desenvolvimento de telas LCD personalizadas, diversas dimensões técnicas precisam de consideração abrangente:

Parâmetros de desempenho de exibição: resolução, profundidade de cor, tempo de resposta

Adaptabilidade ambiental: faixa de temperatura operacional, resistência à vibração

Compatibilidade de interface: Correspondendo aos requisitos de sinal da plataforma de controle principal

Indicadores de eficiência energética: Cumprindo o orçamento de energia dos produtos finais

Através do design científico em nível de sistema, as telas LCD personalizadas podem atender perfeitamente aos requisitos técnicos de cenários de aplicação específicos, proporcionando experiências de exibição diferenciadas para produtos finais.

Tendências de desenvolvimento tecnológico

Com o avanço contínuo da tecnologia de exibição, os LCMs estão evoluindo em direção a maior integração, menor consumo de energia e maior funcionalidade. Os módulos emergentes de interação homem-máquina HMI integram profundamente funções de toque, exibição e computação, trazendo experiências interativas mais intuitivas para dispositivos inteligentes.
