Alinhamento de precisão e montagem de células: analisando processos de revestimento e fricção PI na fabricação de LCD

O processo completo de fabricação do LCD envolve mais de 40 etapas precisas, que podem ser divididas em cinco etapas principais: gravação do padrão ITO, formação da camada de alinhamento (revestimento e fricção de PI), montagem da célula, enchimento e corte de cristal líquido e inspeção final e embalagem. Entre eles, os processos de revestimento PI, fricção de alinhamento e montagem de células servem como componentes principais do front-end, desempenhando um papel decisivo na fabricação de telas LCD e influenciando diretamente o desempenho da tela.

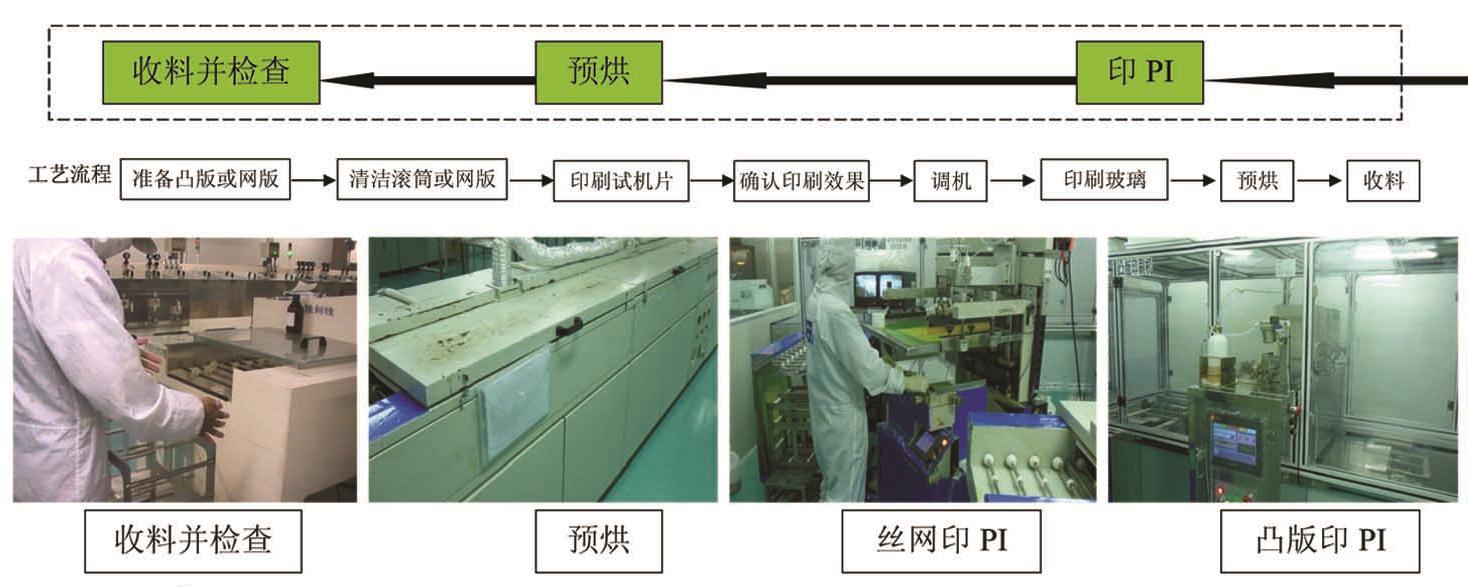

Revestimento PI: Construindo a Base para o Alinhamento Molecular

A aplicação da camada de alinhamento na superfície do substrato é a primeira etapa crítica na fabricação de módulos LCD. Usando tecnologia de revestimento seletivo de precisão, a poliimida (PI) é aplicada uniformemente ao vidro ITO, seguida por um processo de cura com temperatura estritamente controlada para formar uma camada de alinhamento estável. Devido à sua excelente estabilidade química, alta resistência de isolamento e resistência a altas temperaturas, o material PI garante confiabilidade de longo prazo da tela LCD. A precisão deste processo afeta diretamente a qualidade do alinhamento das moléculas de cristal líquido nas etapas subsequentes, formando a base para alcançar uma exibição de alto desempenho.

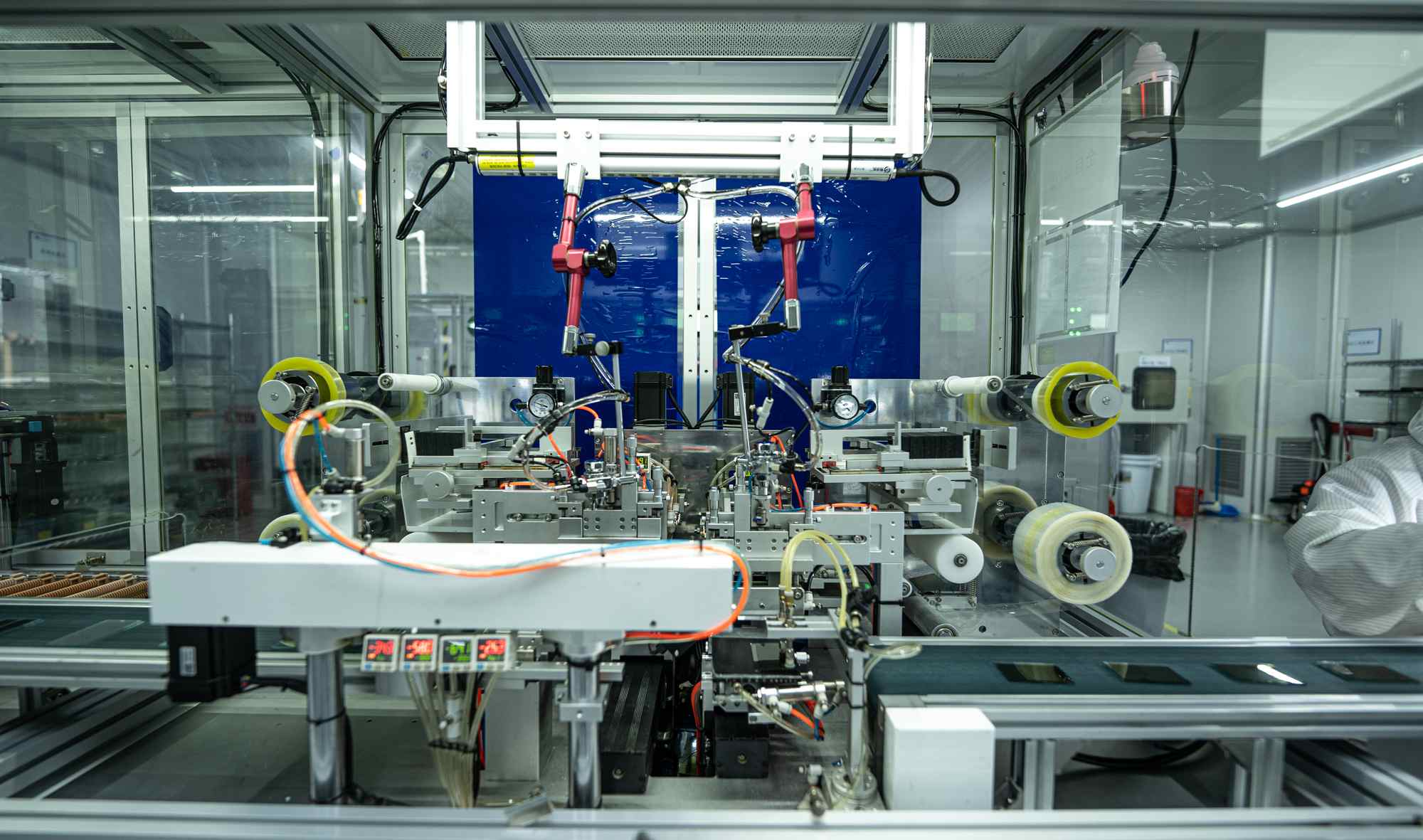

Fricção de Alinhamento: Controle de Precisão de Microestruturas

O processo de fricção de alinhamento envolve o uso de um pano de veludo especializado para esfregar a superfície da camada PI em uma direção específica, criando sulcos microscópicos uniformes. Essas ranhuras em escala nanométrica guiam as moléculas de cristal líquido para se alinharem em uma direção predeterminada, determinando assim as características do ângulo de visão da tela LCD. É importante notar que embora a direção de fricção determine a direção do ângulo de visão, ela não afeta a faixa do ângulo de visão. Como fabricantes profissionais de telas LCD, garantimos que cada tela LCD personalizada atinja o desempenho óptico desejado por meio do controle preciso do ângulo de fricção e da pressão.

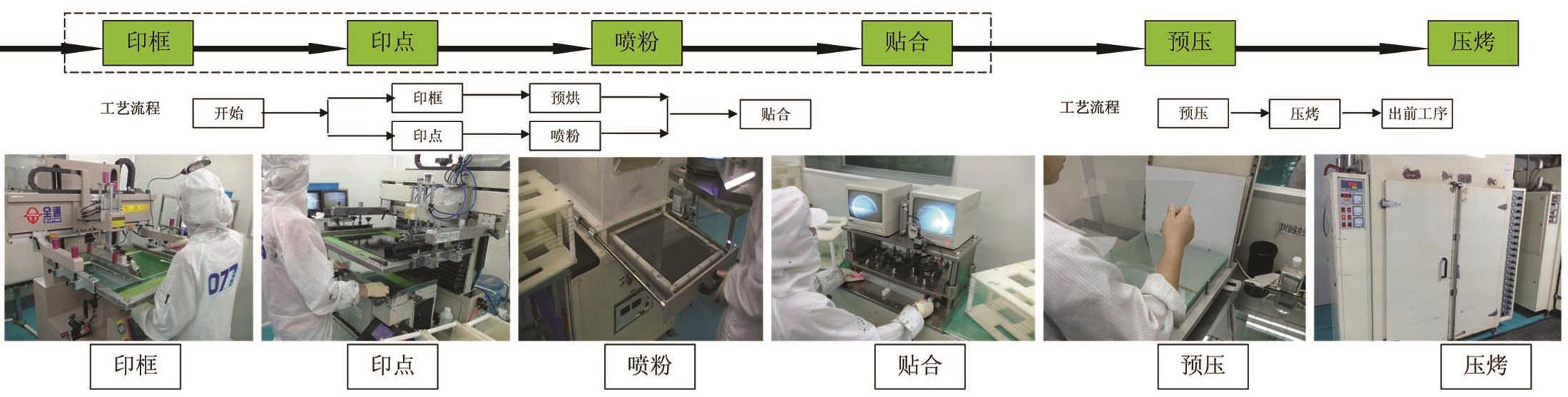

Montagem de células: construindo uma unidade de exibição estável

O processo de montagem da célula envolve três etapas principais:

Impressão de selante: Aplicação precisa de selante usando tecnologia de serigrafia para formar uma estrutura selada.

Spray espaçador: Distribuição uniforme de materiais espaçadores para controlar com precisão a tolerância ao espaço entre as células.

Montagem e Cura: Colagem permanente de substratos superiores e inferiores através de cura em alta temperatura.

Esta série de processos constrói um espaço de contenção estável para as moléculas de cristal líquido, onde a precisão da usinagem afeta diretamente a uniformidade da exibição e a vida útil do módulo LCD. Particularmente na produção de telas LCD personalizadas, podemos ajustar os parâmetros de folga das células de acordo com os requisitos do cliente para otimizar o desempenho da exibição.

ITO-patroonvorming: de basis voor precisie-LCD-productie - Nieuws - Fujian CNK Electronics Co., Ltd.

Para produtos STN de alta qualidade, o processo de revestimento TOP adiciona uma camada de SiO2 após a fotolitografia, que preenche as valas dos eletrodos e fornece isolamento e melhoria do ângulo de visão. Este processo especial demonstra a busca contínua dos fabricantes de telas LCD pelo desempenho do produto e oferece mais opções técnicas para telas LCD personalizadas.

Aproveitando a ampla experiência em processos de revestimento PI, fricção e montagem de células, a CNK Electronics garante que cada módulo LCD atenda a rigorosos padrões de qualidade. Estamos comprometidos em fornecer soluções de exibição confiáveis ​​para clientes globais por meio de controle preciso de processos e sistemas de qualidade abrangentes, impulsionando o avanço contínuo na tecnologia de exibição.
