A dança precisa da luz e da sombra: explorando o funcionamento interno da tecnologia de display LCD

Em todos os cantos da era digital, os ecrãs de cristais líquidos transformaram silenciosamente a nossa experiência visual através do seu encanto único. Esta tecnologia aparentemente simples, mas profundamente científica, mostra a perfeita integração entre tecnologia e arte através de uma sofisticada “dança de luz e sombra”.

Cristais Líquidos: A Ponte Inteligente entre Luz e Eletricidade

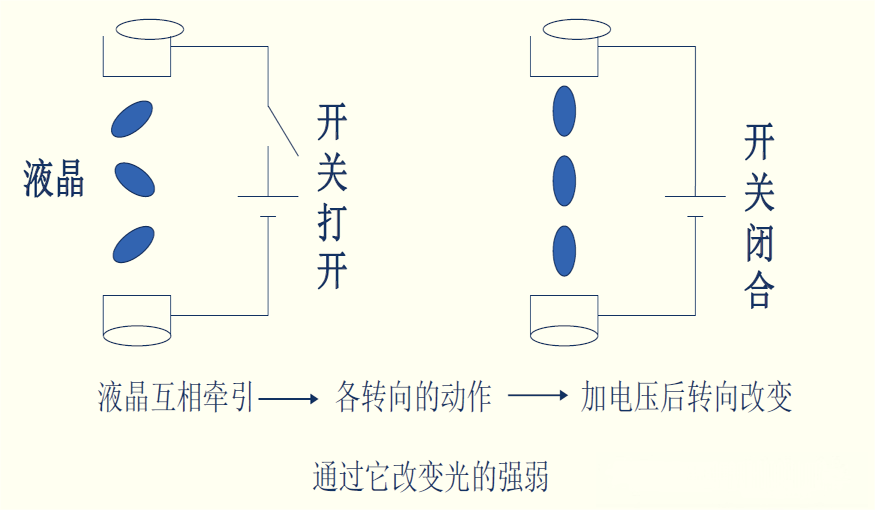

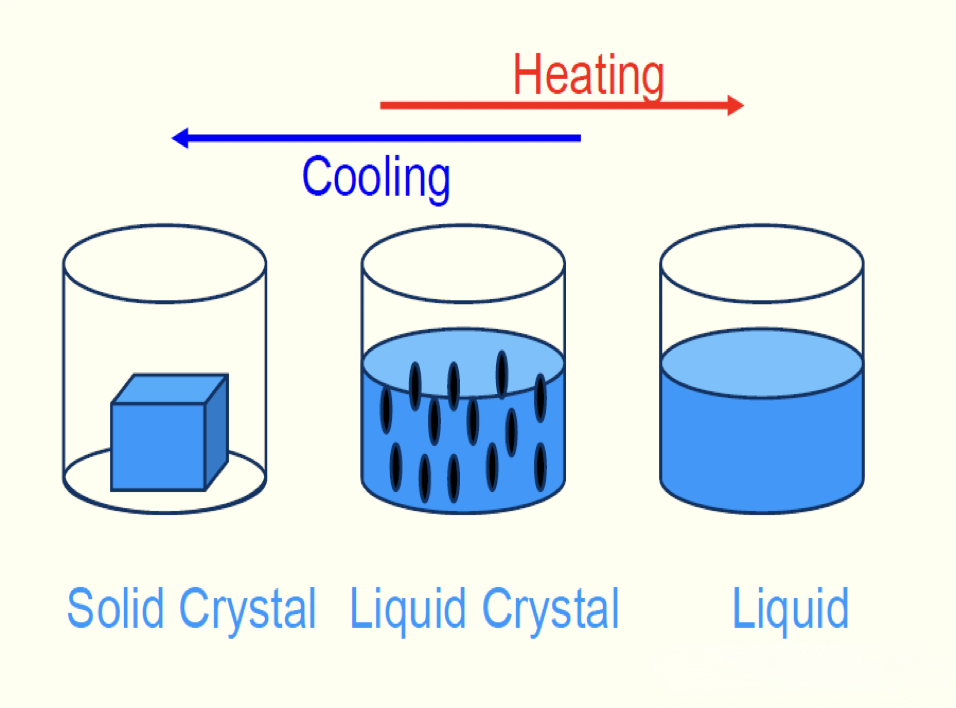

  Os cristais líquidos, esses materiais notáveis ​​que existem entre os estados sólido e líquido, são os protagonistas desta performance. Suas moléculas mantêm o arranjo regular dos cristais, embora possuam as características fluidas dos líquidos. Quando a luz passa através dessas moléculas ordenadas, ocorre uma transformação maravilhosa – a direção de polarização da luz é controlada com precisão. Ainda mais surpreendente é que este controle pode ser regulado por voltagem: quanto maior a voltagem, maior o ângulo de rotação das moléculas de cristal líquido e, consequentemente, a transmitância da luz muda de acordo. Esta sofisticada característica eletro-óptica está no cerne da tecnologia LCD.

Polarizadores: A Delicada Sinfonia dos Portões de Luz

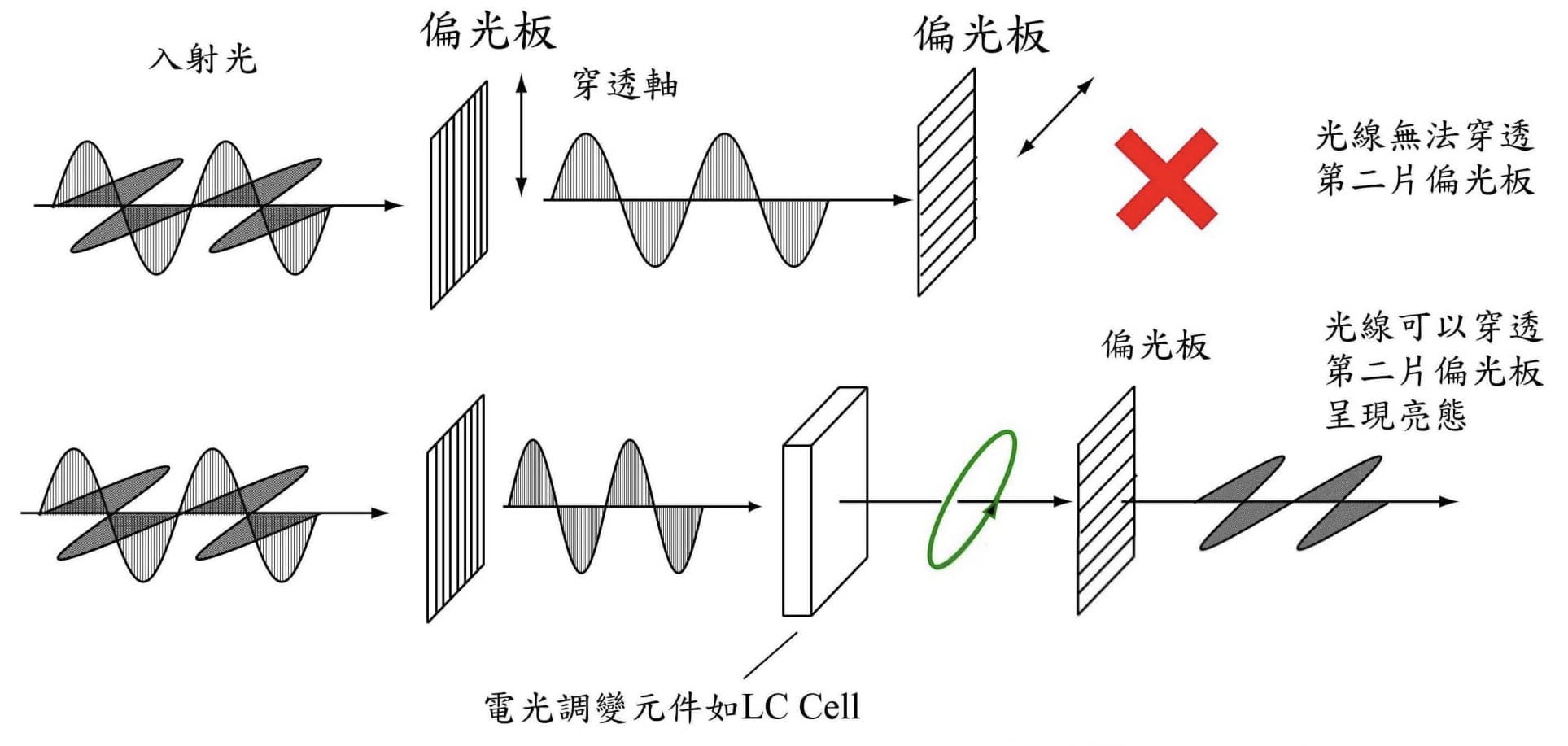

  Os polarizadores desempenham um papel crucial no aprimoramento desta dança de luz e sombra. Eles funcionam como parceiros de dança perfeitamente sincronizados, dispostos em direções perpendiculares entre si. Quando a luz natural passa pelo primeiro polarizador e se torna polarizada linearmente, as moléculas de cristal líquido determinam quanto girar essa luz com base na voltagem aplicada. Se a luz girada se alinhar com a direção do segundo polarizador, ela passará suavemente; se estiver desalinhado, a luz será bloqueada. Esta coordenação precisa permite transições delicadas do claro para o escuro.

Estrutura de Precisão: O Palco Multicamadas Perfeito

  Por trás desse desempenho está uma arquitetura meticulosamente em camadas. Dois substratos de vidro revestidos com filmes condutores transparentes formam a plataforma do palco, entre os quais é preenchida uma fina camada de material de cristal líquido. Estruturas de vedação periférica garantem que o cristal líquido opere em um ambiente ideal, enquanto os polarizadores de superfície funcionam como cortinas de palco, regulando o efeito visual final. Cada componente cumpre sua função, sustentando coletivamente esse espetáculo de luz e sombra.

Matriz TFT: o condutor de precisão de pixels

  A verdadeira inteligência se manifesta no controle de precisão em nível de pixel. A matriz Thin-Film Transistor (TFT) opera como um sistema de comando complexo, com cada pixel equipado com um interruptor TFT independente. Quando os sinais de varredura chegam, os transistores correspondentes são ativados, permitindo a gravação de sinais de dados; após a escrita do sinal, os transistores são desligados, contando com capacitores de armazenamento para manter a estabilidade da tensão. Tomando como exemplo uma tela com resolução de 1024×768, ela contém mais de 2,35 milhões dessas unidades de microcontrole, trabalhando em coordenação em velocidades surpreendentes para obter uma renderização de imagem precisa.

A jornada da imagem: da luz branca a um mundo colorido

За каждым четким и ярким ЖК-экраном стоит важнейший точный процесс — создание рисунка ITO. Будучи начальным этапом более чем 40 этапов производства ЖК-дисплеев, он сродни «запечатлению негатива» в мире дисплеев. Его точность напрямую определяет качество отображения и надежность ЖК-модуля. Будь то стандартные продукты или ЖК-экраны, изготовленные по индивидуальному заказу, уникальный рисунок отображения возникает в результате этого процесса. Такое преобразование проектных чертежей в микроскопическую реальность является свидетельством технического мастерства производителей ЖК-дисплеев.

Nesta era de tecnologias de exibição de emissão de luz ativa continuamente emergentes, os LCDs ainda mantêm posições importantes com suas vantagens exclusivas. Eles nos ensinam que as soluções mais elegantes muitas vezes envolvem não criar luz, mas controlá-la de forma inteligente. Esta busca pelo controle de precisão não apenas incorpora o auge da tecnologia de engenharia, mas também demonstra a profunda compreensão da humanidade sobre a interação entre a luz e a matéria. À medida que a tecnologia continua a evoluir, esta tecnologia LCD clássica continua a prosperar com vitalidade renovada em novos campos de aplicação.
