Domine as configurações do PORCH para desbloquear o desempenho e a estabilidade do LCD – Principais considerações para design de hardware

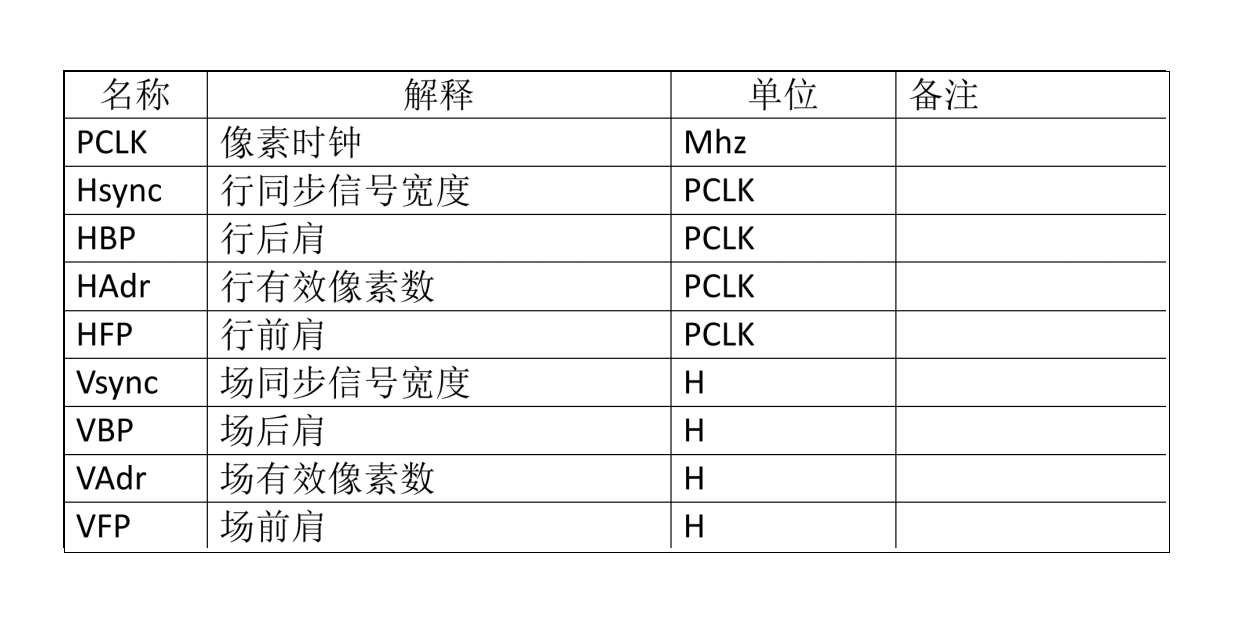

No projeto de hardware de telas LCD e módulos LCD relacionados, a configuração precisa dos parâmetros de temporização é fundamental para alcançar o desempenho ideal da exibição e a estabilidade do sistema. Entre elas, as configurações PORCH (intervalo de supressão) são particularmente críticas – elas definem os limites exatos do clock de pixel (PCLK), sinais de sincronização horizontal/vertical (Hsync/Vsync), varandas frontais/traseiras (HBP/HFP, VBP/VFP) e a área de pixel ativa (HAdr/VAdr). Como fabricante profissional de telas LCD, a CNK Electronics (CNK) enfatiza a importância de esclarecer esses requisitos de parâmetros durante a fase inicial de seleção. Isso garante a compatibilidade entre o IC do driver e a temporização do substrato de vidro, evitando revisões posteriores dispendiosas do projeto.

Os parâmetros do PORCH estão longe de ser números arbitrários – eles determinam diretamente o desempenho do display principal. A frequência PCLK, calculada como PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Taxa de quadros, reflete diretamente os requisitos de largura de banda do sistema. A taxa de atualização (normalmente começando em 60 Hz, com telas de alta taxa de atualização chegando a 144 Hz) é limitada pelas capacidades de carga/descarga do vidro e do IC. Uma taxa de atualização muito baixa causa oscilação da tela, comprometendo o conforto visual. Portanto, os projetos de hardware devem reservar margem de temporização suficiente (especialmente HFP/VFP) para garantir uma transmissão de sinal estável, mesmo em aplicações de LCD personalizadas de alta resolução ou alta atualização.

  O tipo de interface impacta diretamente a validação da taxa de atualização e as estratégias de depuração. Para interfaces RGB, os engenheiros podem medir diretamente o período do sinal Vsync para calcular a taxa de atualização real. Para módulos LCD convencionais com interfaces MIPI, comandos específicos devem ser enviados (por exemplo, PAGE 0 R35H=0X00), seguidos de medição através do pino TE. Os projetos de hardware devem reservar pontos de teste importantes (por exemplo, Vsync, TE) e garantir roteamento de sinal de alta qualidade para evitar interferências que possam causar erros de medição ou anomalias de exibição (por exemplo, lacrimejamento, cintilação).

  A integração bem-sucedida de telas LCD depende de uma colaboração profunda com fabricantes experientes de telas LCD. Especialmente para projetos de LCD personalizados ou aplicações complexas de módulos de LCD, a CNK Electronics (CNK) aconselha: Compartilhe antecipadamente os parâmetros alvo do PORCH e as soluções de driver, obtendo os perfis de temporização do vidro do fabricante e as recomendações de configuração. Isto evita conflitos de sinal, irregularidades de energia ou problemas de EMC. A equipe técnica da CNK oferece suporte ponta a ponta - desde otimização PORCH e correspondência de interface até análise de integridade de sinal - garantindo que seu projeto de hardware seja bem-sucedido na primeira tentativa e libere o desempenho total e a confiabilidade dos módulos de exibição.

  CNK Electronics — Dominando os parâmetros de temporização, capacitando sua inovação visual com tecnologia de exibição profissional.
