Conectores de elastômero condutivo LCM: a "ponte flexível" para conexões eletrônicas de precisão

Entre o módulo do display de cristal líquido (LCM) e a placa de circuito impresso (PCB) existe uma "rodovia da informação" invisível, porém vital - o conector de elastômero condutor LCM, comumente conhecido como "faixa zebra". Com sua estrutura única e excelente desempenho, ele serve como base para conexões estáveis ​​e eficientes em dispositivos eletrônicos modernos.

Estrutura intrincada, transmissão estável

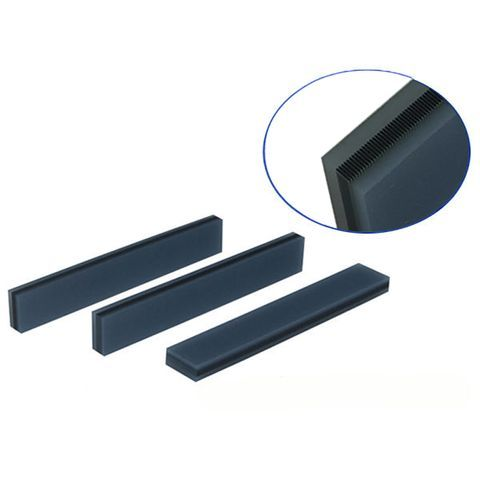

Esta não é uma tira comum. Ele apresenta uma estrutura precisa e alternada em camadas de borracha de silicone condutora e borracha de silicone isolante, curada em forma. Isso cria inúmeros canais condutores paralelos e precisamente espaçados (semelhantes a listras de zebra). Este design permite lidar perfeitamente com a transmissão de corrente e sinal entre o LCD e o PCB, ao mesmo tempo que oferece a resistência à vibração inerente e a resiliência à deformação dos materiais de borracha, garantindo conexões estáveis, confiáveis ​​e de longo prazo.

Montagem Eficiente, Otimização de Custos

Em comparação com conectores de solda ou de pino, a montagem com conectores de elastômero condutivos é semelhante a uma “conexão com um clique” – exigindo apenas um posicionamento preciso e a aplicação de pressão apropriada. Isto simplifica muito os processos de produção, melhora a automação e a eficiência da produção e reduz significativamente os custos de montagem, tornando-o a escolha ideal para fabricação em massa.

Principais critérios de seleção: os parâmetros determinam o sucesso

Para aproveitar totalmente o seu desempenho, a seleção precisa é crucial:

Os dois campeões materiais:

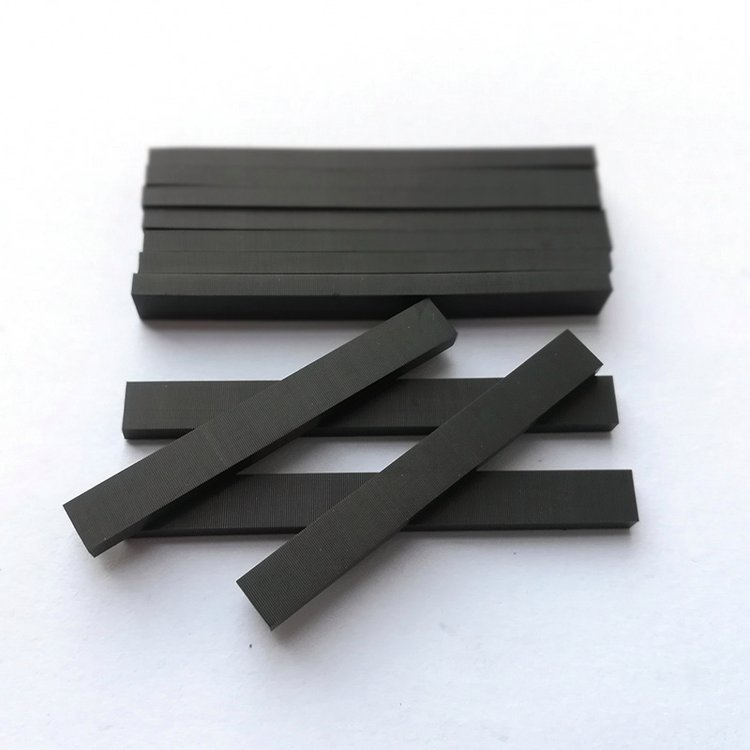

Silicone Sólido: A escolha econômica. Elasticidade moderada (dureza 35°~45°). Requer atenção às medidas antiestáticas e prevenção de deformações durante o transporte.

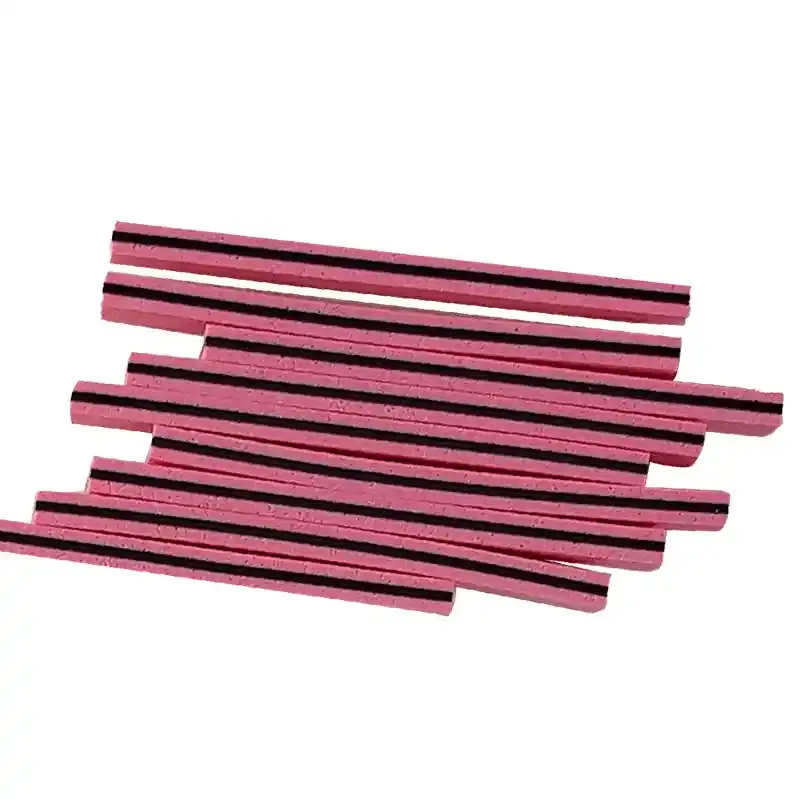

Silicone Espumado (Borracha Espuma): Macio e resistente à contaminação (dureza 20°~30°). Excelente resistência à deformação. Requer ênfase na proteção contra umidade. (A dureza da camada de carbono condutora do núcleo para ambos é de 65°~75°).

Parâmetros dimensionais e elétricos principais:

Passo (0,05/0,1/0,18 mm): A Regra de Ouro! Certifique-se de que cada placa PCB esteja coberta por pelo menos 3 camadas condutoras (4-5 camadas recomendadas para passo de 0,05 mm). Esta é a base para a integridade do sinal.

Largura da camada condutora (0,4 ~ 1,0 mm): Afeta a dureza geral do conector e o design da altura. Regra geral: Largura do conector ≤2,0 mm pares com camada condutora de 0,6 mm; ≥2,0 mm pares com 0,8 mm.

Ângulo de inclinação (inclinação da camada condutora): Normalmente controlado para ≤2°.

Altura (crítica!): Fórmula de cálculo: Altura do conector = h × (1 + taxa de compressão). h é a lacuna teórica entre a parte inferior do degrau do LCD e a superfície superior da PCB após a montagem (h = Altura da superfície da PCB - Espessura da estrutura metálica - Altura da nervura - Espessura do LCD ITO).

Taxa de compressão (Lifeline!): Mantenha estritamente 10% ~ 15%! Abaixo de 10% há risco de mau contato e impedância instável; acima de 15% pode esmagar o conector ou deformar a PCB, causando falhas ou danos na montagem.

Desempenho elétrico: A resistividade da camada condutora deve ser extremamente baixa (por exemplo, tipo YET ≤1,1 Ω·cm) e a resistividade da camada isolante extremamente alta (≥10^12 Ω·cm), garantindo condução eficiente e isolamento perfeito.

Amplas aplicações, presença onipresente

Desde calculadoras de bolso, medidores inteligentes e telas de monitores médicos até displays automotivos, interfaces de controle industrial e dispositivos de comunicação, os conectores de elastômero condutivo LCM, com seu tamanho compacto, alta confiabilidade e fácil montagem, servem como "heróis anônimos" iluminando displays em inúmeros dispositivos eletrônicos.

Conclusão

Uma pequena Zebra Strip carrega conexões significativas. Compreender profundamente as propriedades do material e controlar com precisão os principais parâmetros (especialmente a regra de cobertura do pitch, a faixa da taxa de compressão e o cálculo da altura) é fundamental para garantir o desempenho estável da exibição e a operação a longo prazo dos dispositivos eletrônicos. Escolha uma solução de conector de elastômero condutor profissional e confiável para infundir estabilidade em suas conexões eletrônicas de precisão!
