Design de interface RGB: a porta de entrada para exibição de alta eficiência em telas LCD personalizadas

  Na moderna tecnologia de exibição, a interface RGB se destaca como uma solução convencional para a condução de telas LCD – especialmente telas de alto desempenho como TFT – graças à sua capacidade de transmitir dados de imagens coloridas em altas velocidades. Como um fabricante experiente de telas LCD personalizadas, a CNK Electronics (CNK) entende como o design da interface RGB afeta criticamente a qualidade da tela. Seu núcleo está na correspondência precisa da polaridade do sinal de sincronização e na configuração dos parâmetros de tempo, que formam a base técnica para visuais estáveis ​​e suaves e cores ricas e autênticas.

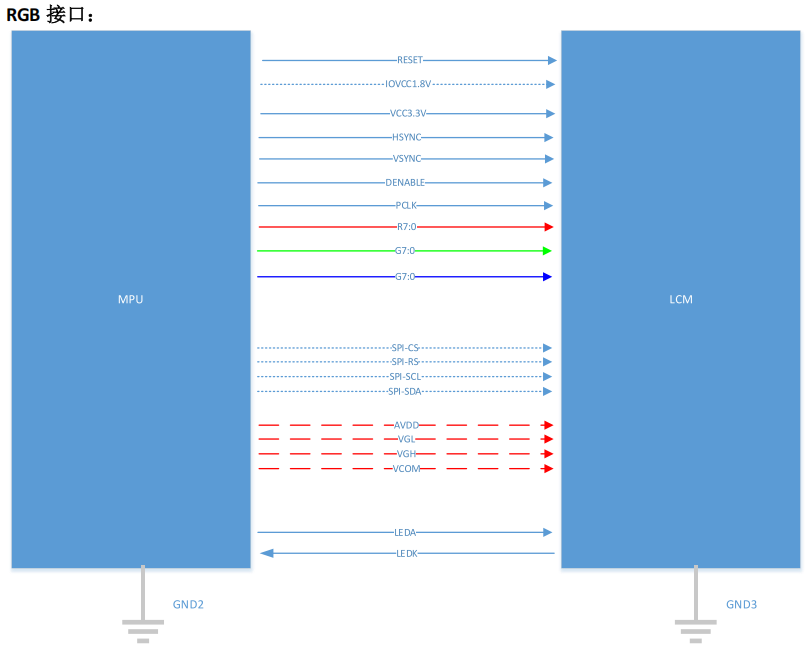

Operação em modo duplo, compatibilidade flexívelA interface RGB oferece principalmente dois modos de trabalho eficientes:

Modo DEN (Prioridade de Habilitação de Dados): Aqui, o sinal ENABLE é a chave para controlar a janela de validade de dados. A fase do sinal do relógio PCLK (transmissão de borda ascendente/travamento de borda descendente) deve sincronizar estritamente com o módulo LCD; caso contrário, poderá ocorrer corrupção da tela. A transmissão paralela de dados através de linhas vermelhas (R7~R0), verdes (G7~G0) e azuis (B7~B0) de 8 bits fornece colaborativamente 16,77 milhões de cores. HSYNC e VSYNC podem ser simplificados neste modo.

Modo SYNC (prioridade do sinal de sincronização): Este modo depende de sinais precisos HSYNC (sincronização horizontal) e VSYNC (sincronização vertical) para definir a área de exibição ativa. Seus estados ativos (normalmente de alta eficácia) devem estar alinhados com a plataforma motriz; caso contrário, poderá ocorrer desalinhamento ou até mesmo telas em branco. A sincronização de fase PCLK permanece crítica, com transmissão de dados R/G/B idêntica ao modo DEN.

Princípios básicos do design: o sucesso está nos detalhesDois pontos críticos exigem vigilância no design da interface RGB:

1. Confirmação da sequência da linha de dados: Quando a interface de uma tela usa rótulos genéricos como DB0-DB24, é essencial confirmar o arranjo exato do sinal RGB dentro do barramento com o fornecedor do módulo LCD. A ordem incorreta causa grave distorção de cores.

2. limites funcionais claros: uma interface rgb pura é um "canal de dados de exibição unidirecional" de alta velocidade, incapaz de transmitir comandos de inicialização ou status de leitura. Assim, em projetos de LCD customizados, muitas vezes colabora com interfaces de controle como SPI, que cuidam da inicialização e gerenciamento da tela.

  Como fabricante profissional de telas LCD personalizadas, reconhecemos como variações sutis de tempo e correspondência precisa da polaridade do sinal determinam a estabilidade das telas LCD. Faça parceria com a CNK para obter suporte técnico completo – desde a análise de especificações de interface e orientação de design até o desenvolvimento de LCD personalizado – garantindo que suas soluções de exibição brilhem com precisão no mundo dos visuais coloridos e de alta velocidade.
