Design de condução de luz de fundo: detalhes críticos para a qualidade da tela de exibição

No mundo das telas LCD, seja uma tela monocromática com informações nítidas ou uma tela colorida vibrante, a luz de fundo é a alma de sua apresentação visual. No entanto, dirigir com luz de fundo é muito mais complexo do que simplesmente “ligar para obter luz”. Negligenciar os detalhes do design pode levar, na melhor das hipóteses, a um brilho irregular e à degradação da experiência do usuário ou, na pior, à redução da vida útil da tela de exibição. Este artigo investiga os princípios básicos do design de iluminação de fundo, capacitando os engenheiros a criar soluções de exibição estáveis ​​e confiáveis.

1. Condução de corrente constante: a base da uniformidade de brilho

Os LEDs de retroiluminação devem ser alimentados por uma fonte de corrente constante! Isto é fundamental para resolver o problema de “brilho inconsistente em diferentes módulos sob a mesma tensão”. Os LEDs exibem inerentemente variações na tensão direta (Vf) (valor típico de LED único: 2,7-3,2V). Sob acionamento de tensão constante, os LEDs com Vf ligeiramente inferior consumirão mais corrente, resultando em brilho mais alto, enquanto aqueles com Vf mais alto serão mais escuros. A condução de corrente constante controla com precisão a corrente através de cada LED (normalmente 15-20mA), garantindo uniformidade em telas monocromáticas e reprodução precisa de cores em telas coloridas.

2. Controle de tempo: evitando "fantasmas" e "cintilação"

Quando uma tela LCD é ligada ou desperta do modo de espera, seus cristais líquidos internos exigem tempo de resposta e não atingem um estado de exibição estável imediatamente. Ativar a luz de fundo instantaneamente sob essas condições faz com que os usuários vejam "fantasmas" caóticos ou oscilações instáveis. As principais regras de design são:

Ligar/Despertar: A luz de fundo deve ser ativada somente depois que a tela tiver sido atualizada por pelo menos 30 quadros e estabilizada. Isso garante que os usuários vejam uma imagem inicial clara e estável.

Desligar/Suspender: Siga rigorosamente a sequência: primeiro desative a luz de fundo, depois desative o sinal do display e corte a energia da tela do display. Reverter essa sequência pode causar manchas brilhantes anormais ou artefatos "fantasmas" durante o desligamento.

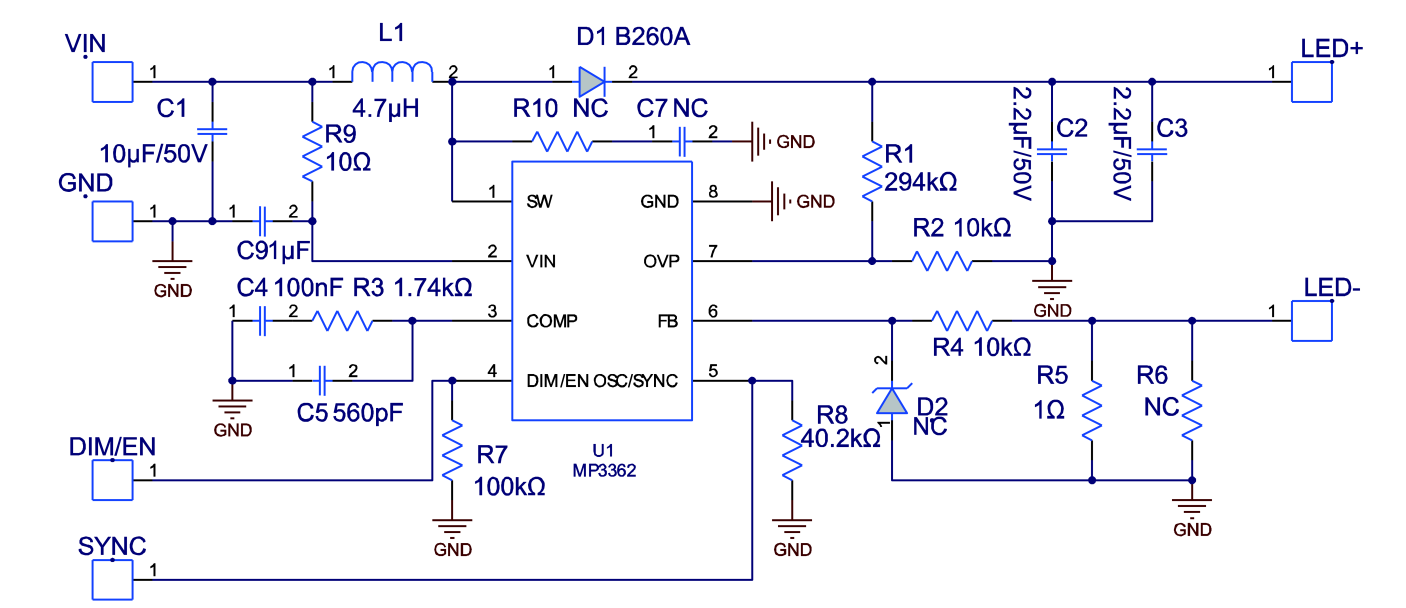

3. Projeto de Circuito e Cálculo de Parâmetros: Equilibrando Segurança e Eficiência

As topologias de circuito de acionamento comuns incluem:

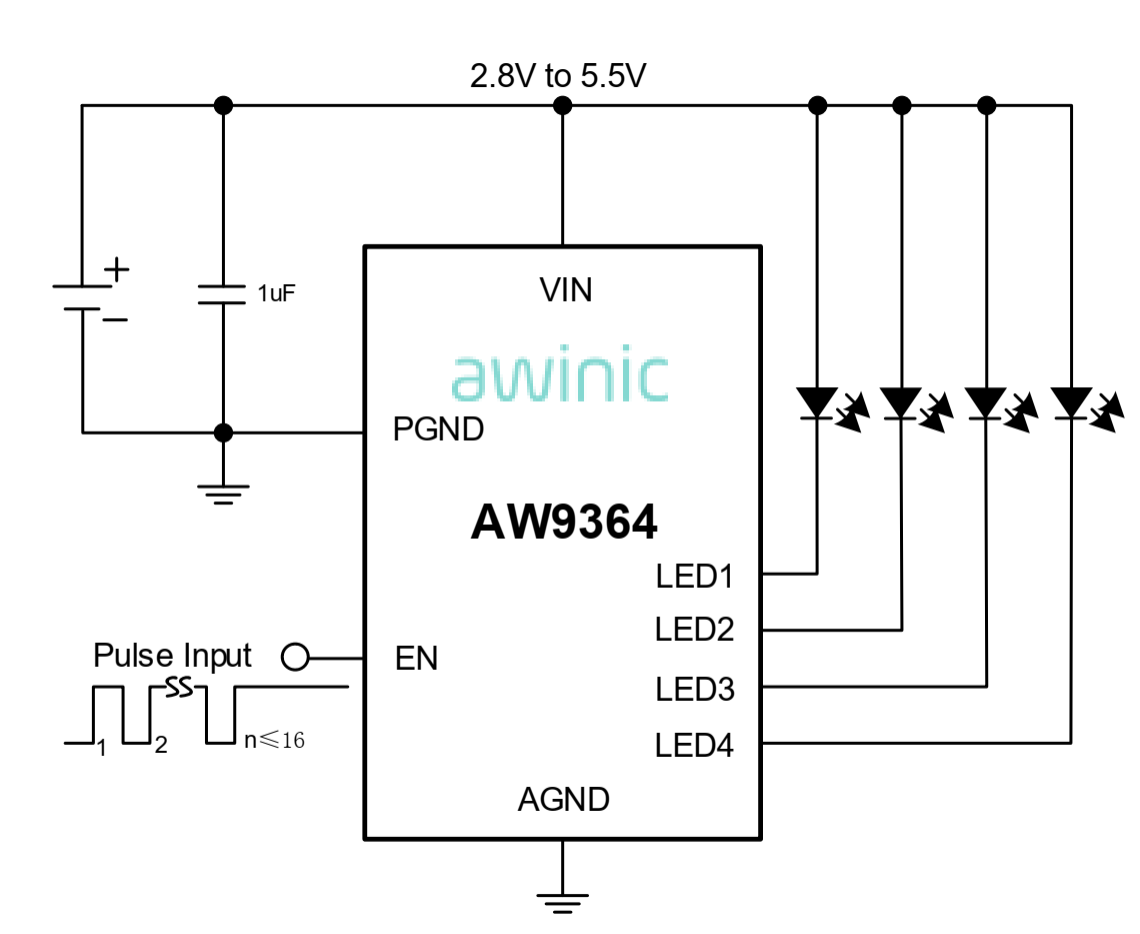

Unidade paralela de LED único: Design relativamente simples com boa redundância (a falha de um LED não afeta o todo). No entanto, a demanda total de corrente do inversor é alta (por exemplo, 8 LEDs em paralelo requerem 120-160mA a 20mA/LED).

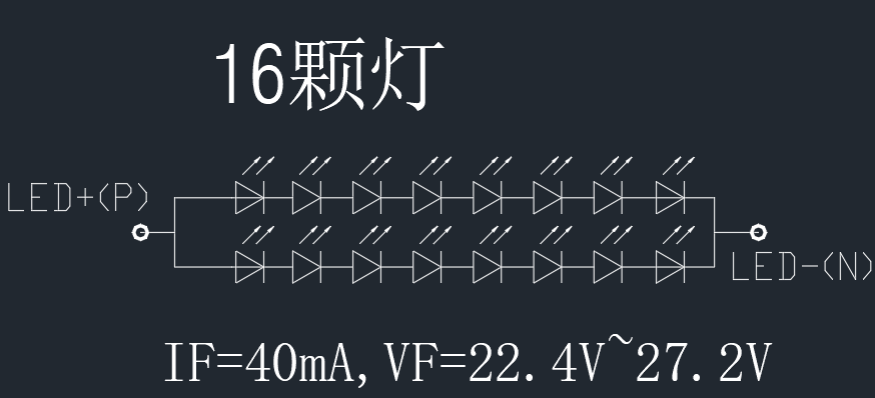

Unidade paralela série multi-string: Mais eficiente, adequada para telas LCD de médio a grande porte. Considerações de projeto:

Tensão em série: Tensão total por sequência de LED = LED único Vf * Número em série. Exemplo: 8 LEDs em série requerem tensão de acionamento ≥ 3,2V * 8 = 25,6V (considerar margem).

Corrente paralela: Corrente total do inversor = Corrente por string * Número de strings paralelas. Exemplo: 2 strings em paralelo, 20mA por string, corrente total = 20mA * 2 = 40mA.

Margens de segurança: A tensão de saída projetada não deve exceder 36 V (tensão extrabaixa de segurança comum - SELV - limite). A corrente total do inversor não deve exceder 300mA (equilíbrio de eficiência e seleção de componentes).

Conclusão

Uma experiência excepcional de tela de exibição começa com um design preciso de direção de luz de fundo. Seja para telas monocromáticas sensíveis ao custo ou telas coloridas visualmente exigentes, compreender e aplicar profundamente os princípios de condução de corrente constante, controlar rigorosamente a sequência de energia, calcular com precisão os parâmetros série-paralelo e aderir aos padrões de segurança são etapas essenciais para a criação de produtos de exibição de alta qualidade e longa vida. Esses “detalhes” aparentemente menores são precisamente os fatores críticos que determinam a qualidade final da tela e a satisfação do usuário.
