Especificações de design de layout de cabo FPC: prevenção de quebras, contato intermitente e garantia de transmissão estável de tela HD

Na era dos dispositivos inteligentes que buscam as melhores experiências visuais, a qualidade da tela de alta definição é fundamental. No entanto, os dados indicam que uma parte significativa das falhas de exibição tem origem em problemas de transmissão de sinal. Como "tábua de salvação" dos dados, o design de layout racional dos cabos FPC determina diretamente a confiabilidade do produto e a experiência do usuário. Para evitar armadilhas comuns, siga as seguintes especificações básicas de projeto e considerações críticas:

Especificações básicas de projeto: princípios fundamentais para maior confiabilidade dos cabos

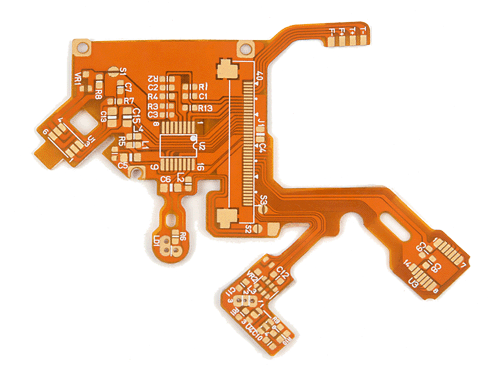

Dobra de precisão para evitar quebra de cabo:

Raio de curvatura mínimo: Deve ser ≥5mm durante a dobra do cabo. Raios menores induzem tensão excessiva nos condutores internos, aumentando significativamente o risco de fratura.

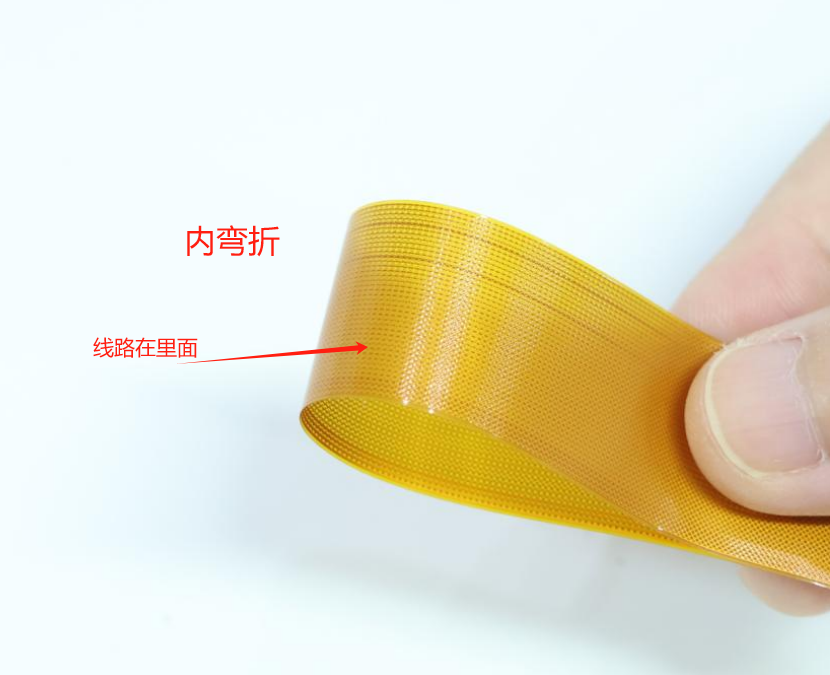

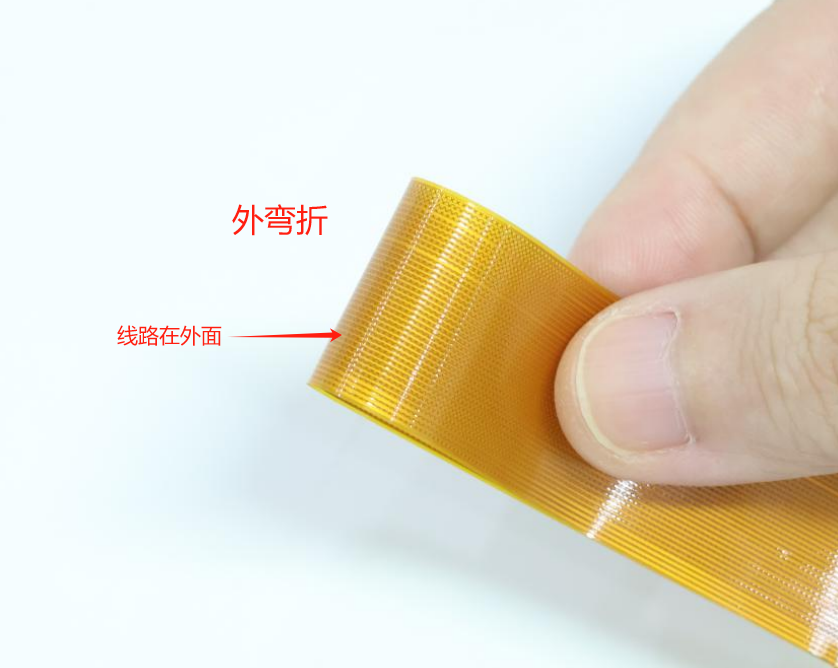

Direção de curvatura preferida: Priorize as curvas internas sobre as externas. As curvaturas externas sujeitam os condutores a forças de tração, reduzindo a vida útil do cabo.

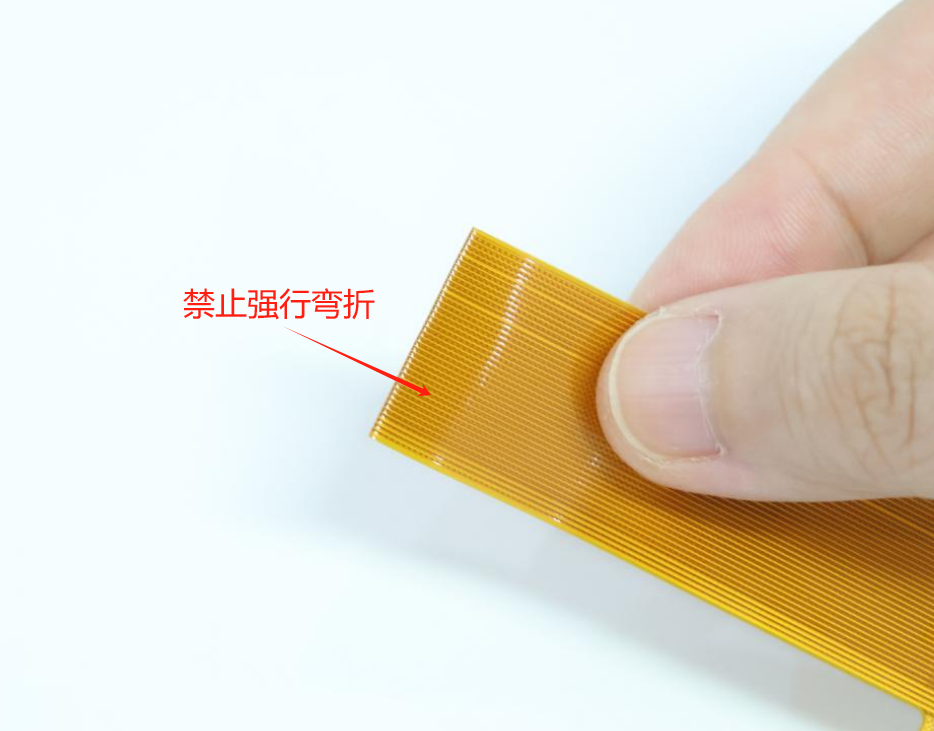

Evite flexões repetidas: limite estritamente múltiplas dobras no mesmo local. Procure operações de dobra únicas e precisas.

Nota de projeto: Danos por curvatura microscópica costumam ser a causa oculta de falhas de lote.

Fixação segura para eliminar interferência de vibração:

A vibração operacional é um grande adversário à confiabilidade do cabo, levando ao contato intermitente do conector e à instabilidade do sinal.

Solução eficaz: Use fita adesiva sensível à pressão de alta confiabilidade para fixar firmemente a rota do cabo em vários pontos. Esta é uma medida altamente econômica para evitar falhas relacionadas à vibração.

Comprimento otimizado para integridade de sinal de alta velocidade:

Com a proliferação de monitores de alta resolução 4K/8K, os volumes de transmissão de dados FPC aumentam, tornando o comprimento do cabo crítico para a qualidade do sinal.

Padrão recomendado: Os cabos de transmissão de dados de exibição devem ter ≤10 cm. Distâncias curtas garantem transmissão de alta velocidade e baixas perdas.

Protocolo de comprimento estendido: Se restrições estruturais exigirem cabos de 20 a 30 cm, a validação rigorosa do lote será obrigatória para verificar a integridade do sinal, estabilidade e conformidade com o rendimento da produção.

Considerações Críticas:

 Evitando danos à tela e limitações funcionais

Regra de proteção de tela TFT: Absolutamente nenhum estresse mecânico pode ser aplicado ao painel da tela! Força ou estresse externo causa defeitos "Mura" (turvação) irreversíveis.

Limitações de rotação de exibição:

Resoluções ≤320x480:

Normalmente integra RAM completa, geralmente suportando rotação de imagem de 90° (permite layouts flexíveis e otimização de energia).

Resoluções >320x480:

 Devido à falta ou limitação de RAM interna, a rotação de 90° geralmente não é suportada. O suporte específico do modelo deve ser confirmado com nosso FAE!

Função de espelhamento de imagem: A maioria dos monitores suporta espelhamento de imagem vertical/horizontal por meio de comandos de hardware (jumpers) ou software. Os métodos de implementação e a compatibilidade do modelo devem ser confirmados com nosso FAE!
