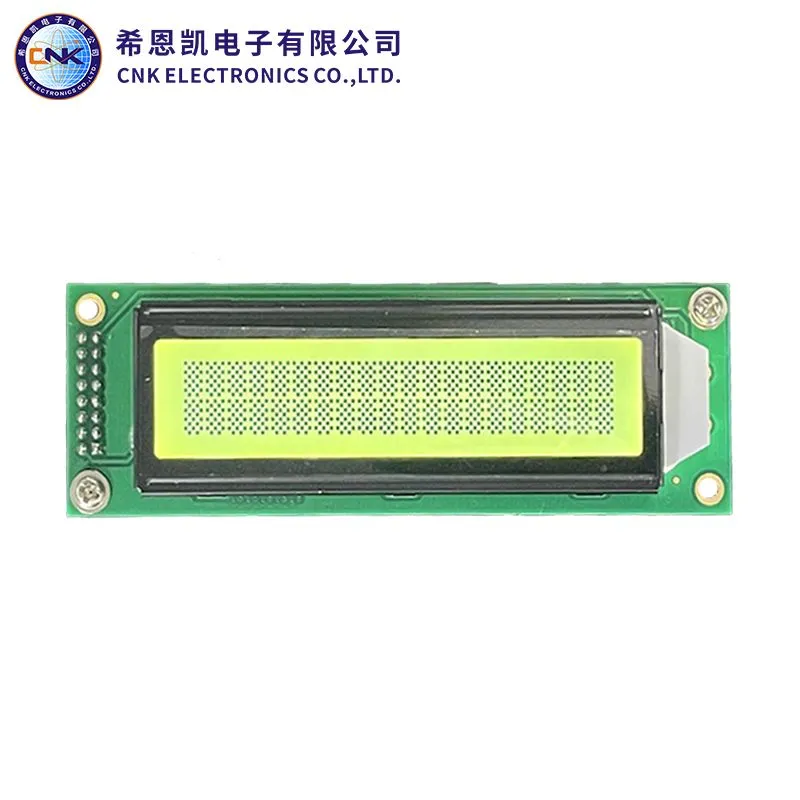

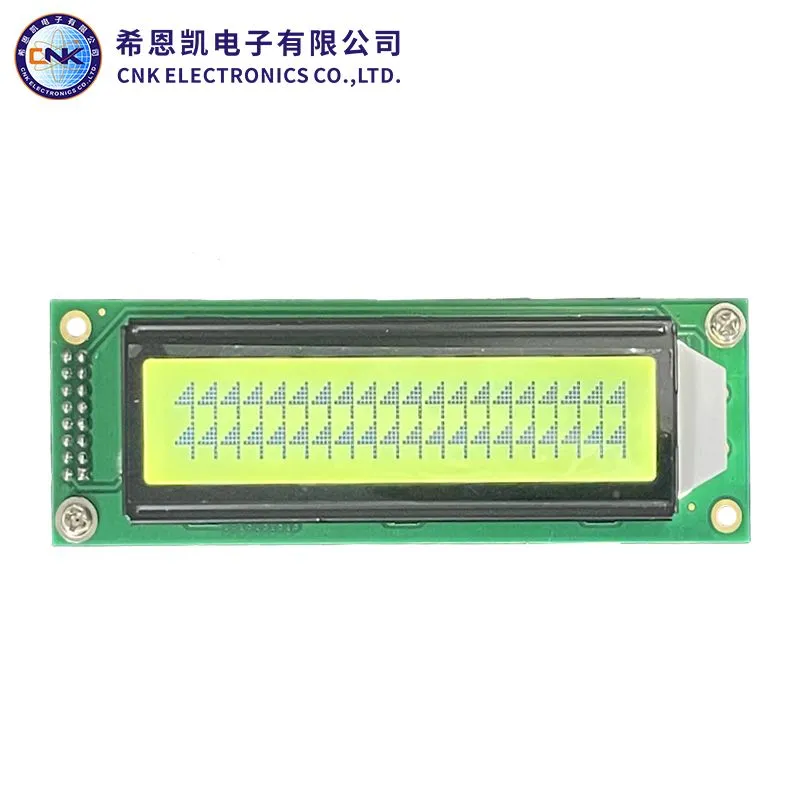

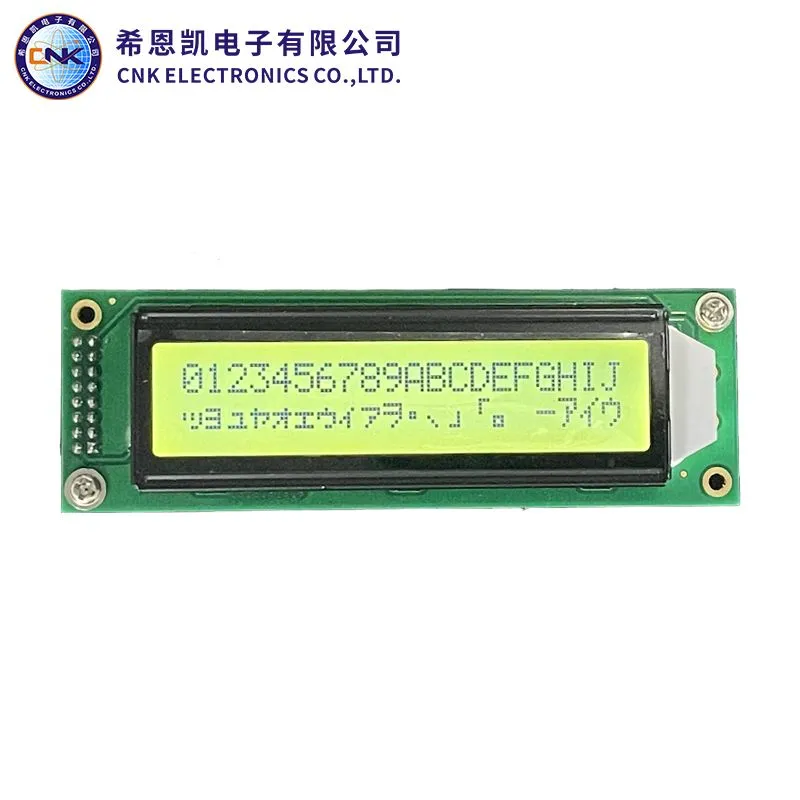

O display LCD 1602 normalmente inclui luz de fundo para melhor visibilidade em condições de pouca luz e possui um chip controlador integrado, como o Hitachi HD44780 ou um chip compatível. Este controlador simplifica a tarefa de interface do display com microcontroladores externos ou outros dispositivos, pois lida com muitas das funções de baixo nível necessárias para controlar o display.
Para usar um display LCD 1602, normalmente você precisa conectá-lo a um microcontrolador ou outro dispositivo eletrônico usando um conjunto de linhas de dados paralelas (geralmente 4 ou 8 linhas de dados, dependendo do modo de operação), juntamente com linhas de controle para funções como como seleção de dados/comando, controle de leitura/gravação e ativação da exibição. Em seguida, você envia comandos e dados ao display para controlar o que é mostrado na tela, como exibição de texto, rolagem de mensagens ou exibição de caracteres personalizados.
A programação do display geralmente envolve o envio de comandos específicos e sequências de dados pela interface para inicializar o display, configurar quaisquer recursos desejados (como o cursor piscando ou rolando) e enviar o texto ou outras informações que você deseja exibir.
No geral, o display LCD de 1.602 caracteres é um componente versátil e amplamente utilizado em projetos eletrônicos, oferecendo uma maneira simples e eficaz de fornecer feedback visual ou saída de informações em uma ampla gama de aplicações.
ITEM |
CONTEÚDO |
Tamanho do módulo |
58(L)x32(A)×13,5(T)mm |
Exibir área de visualização |
38(L)×16(A)mm |
Tipo LCD |
STN/Y-G/POSITIVO/TRANSFIETIVO |
Ângulo de visão |
6 horas |
IC do driver |
ST7066/ST7065 OU EQU |
Tipo de driver de luz de fundo |
Potência/3,3+/-0,2V/YG |
Circuito CC para CC |
Integrado |
Peso |
A definir |
